| 外型尺寸 | |
| 品牌 | 威尔顿 |
| 货号 | |
| 用途 | |
| 型号 | U46SM |
| 工作压差 | |
| 制造商 | 上海威尔顿阀门有限公司 |
| 压力环境 | 常压 |
| 介质温度 | 100℃ |
| 驱动方式 | |
| 适用介质 | 水 |
| 是否进口 | 否 |

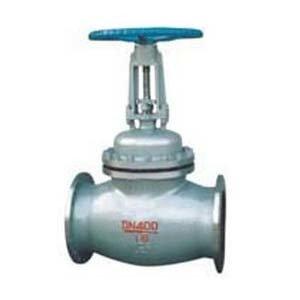

U46SM平衡式柱塞阀是由阀体、阀盖、阀杆、柱塞、导向、密封环、手轮等零件组成(如图)。当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。在阀门中柱塞与密封环间采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封，从而保证了阀门的密封性。
产品结构特点：
1、阀门结合柱塞阀的无泄漏优点和截止阀启闭快的特点，成为一种结构新颖产品。其优越性远胜于普通截止阀。
2、密封环采用回弹性强、耐磨性高的无毒新型密封材料。
3、密封可靠、经久耐用，从而提高了阀门的使用寿命。
产品性能参数：
|
实验项目 |
实验介质 |
实验压力 |
|
压强实验 |
水 |
1.5PN |
|
高压密封实验 |
水 |
1.1PN |
|
低压气密封实验 |
气 |
0.5-0.7MPa |
产品主要零件材料：
|
阀体 |
铸钢不锈钢含钼不锈钢蒙乃尔 WCB CF8(304) CF8M(31 6) |
|
密封圈 |
304 316 Monel 507钼钴铬钨钴铬钼
|
|
上密封圈材料 |
聚四氟乙烯含氟柔性石墨对位聚苯含碳纤维柔性石墨 |
产品主要尺寸：
U46SM-16C
|
DN |
L |
D |
D1 |
D2 |
b |
Z-φd |
D0 |
|
150 |
480 |
280 |
240 |
210 |
24 |
8-23 |
400 |
|
200 |
600 |
335 |
295 |
265 |
26 |
12-23 |
450 |
|
250 |
650 |
405 |
355 |
320 |
30 |
12-25 |
500 |
|
300 |
750 |
460 |
410 |
375 |
30 |
12-25 |
560 |
|
350 |
850 |
520 |
470 |
435 |
34 |
16-25 |
640 |
|
400 |
914 |
580 |
525 |
485 |
36 |
16-30 |
750 |
|
450 |
987 |
640 |
585 |
545 |
40 |
20-30 |
带伞齿轮转动 |
|
500 |
987 |
705 |
650 |
608 |
44 |
20-34 |
U46SM-25C
|
DN |
L |
D |
01 |
D2 |
b |
Z-φd |
DO |
|
150 |
480 |
300 |
250 |
218 |
30 |
8-25 |
400 |
|
200 |
600 |
350 |
310 |
278 |
34 |
12-25 |
450 |
|
250 |
650 |
425 |
370 |
332 |
36 |
12-30 |
500 |
|
300 |
750 |
485 |
430 |
390 |
40 |
16-30 |
560 |
|
350 |
850 |
550 |
490 |
448 |
44 |
16-34 |
640 |
|
400 |
914 |
610 |
550 |
505 |
48 |
16-34 |
750 |
|
450 |
987 |
660 |
600 |
555 |
50 |
20-34 |
带伞齿轮转动 |
|
500 |
987 |
730 |
660 |
610 |
52 |
20-41 |
