| 外型尺寸 | |
| 品牌 | 威尔顿 |
| 货号 | |
| 用途 | |
| 型号 | D641X |
| 工作压差 | |
| 制造商 | 上海威尔顿阀门有限公司 |
| 压力环境 | 常压 |
| 介质温度 | -40~180℃℃ |
| 驱动方式 | |
| 适用介质 | 水 |
| 是否进口 | 否 |

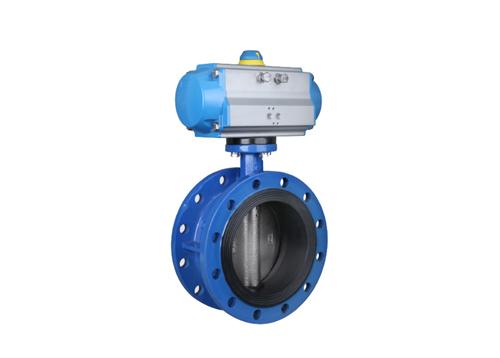

气动软密封法兰蝶阀［气动阀门选型应用及工作原理］
气动法兰蝶阀由角行程气动活塞式执行器及蝶阀阀体组成，采用三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。气动法兰蝶阀开启力矩小，灵活方便，省力节能。
产品特点：
1.气动对夹蝶阀结构简单、体积小、重量轻，只由少数几个零件组成，便于安装。
2.气动对夹蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。
3.气动对夹蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。
4.气动对夹蝶阀寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。
5.巧妙的楔形设计使气动对夹球阀有越关越紧的自动密封功能。
|
技术规范 |
||
|
设计依据 |
GB标准 |
|
|
设计标准 |
GB/12238 |
|
|
结构长度 |
对夹链接 |
GB/12221 |
|
连接法兰尺寸 |
GB/12221 |
|
|
实验和检验 |
JB/T9092 |
|
|
参数技术 |
|
|
公称通径 |
DN15-400mm |
|
链接方式 |
法兰式 |
|
气缸选配 |
AT系列、AW系列、AT Series、AW Series |
|
气缸形式 |
双作用、单作用（弹簧复位） |
|
控制方式 |
开关型、调节型、三段式（开度可调） |
|
公称压力 |
6、10、16bar（如需更高压力，请注明要求。） |
|
气源压力 |
双作用：4-8bar、单作用：5-8bar |
|
介质温度 |
W1：-40~180℃ 、W5：-20~80℃、W7：-40~160℃ |
|
环境温度 |
标准型：-20~80℃ |
|
阀体材质 |
铸铁（Q）、碳钢（C）、不锈钢（P4、P6） |
|
密封材质 |
丁晴橡胶（X）、聚四氟乙烯（F）、全内衬四氟乙烯（F46） |
| 主要外型及尺寸连接（10bar） | |||||||
| 公称通径 | L | L1 | L2 | H | D | D | N-D |
| 50 | 108 | 141 | 71 | 269 | 165 | 125 | 4-18 |
| 65 | 112 | 159 | 83 | 283 | 185 | 145 | 4-18 |
| 80 | 114 | 159 | 83 | 289 | 200 | 160 | 8-18 |
| 100 | 127 | 211 | 95 | 320 | 220 | 180 | 8-18 |
| 125 | 140 | 248 | 107 | 351 | 250 | 210 | 8-18 |
| 150 | 140 | 269 | 123 | 380 | 285 | 240 | 8-22 |
| 200 | 152 | 345 | 152 | 435 | 340 | 295 | 4-22 |
| 250 | 165 | 409 | 172 | 509 | 395 | 350 | 12-22 |
| 300 | 178 | 438 | 187 | 597 | 445 | 400 | 12-22 |
| 350 | 190 | 550 | 215 | 653 | 505 | 460 | 16-22 |
| 400 | 216 | 550 | 215 | 720 | 565 | 515 | 16-26 |
| 450 | 222 | 600 | 240 | 772 | 615 | 565 | 20-26 |
| 500 | 229 | 633 | 262 | 867 | 670 | 620 | 20-26 |
| 600 | 267 |
|
|
|
780 | 725 | 20-30 |
| 700 | 292 |
|
|
|
895 | 840 | 24-30 |
| 800 | 318 |
|
|
|
1050 | 950 | 24-33 |
| 主要外型及尺寸连接（10bar） | |||||||
| 公称通径 | L | L1 | L2 | H | D | D | N-D |
| 主要外型及尺寸连接（16bar） | |||||||
| 50 | 108 | 141 | 71 | 269 | 165 | 125 | 4-18 |
| 65 | 112 | 159 | 83 | 283 | 185 | 145 | 4-18 |
| 80 | 114 | 159 | 83 | 289 | 200 | 160 | 8-18 |
| 100 | 127 | 211 | 95 | 320 | 220 | 180 | 8-18 |
| 125 | 140 | 248 | 107 | 351 | 250 | 210 | 8-18 |
| 150 | 140 | 269 | 123 | 380 | 285 | 240 | 8-22 |
| 200 | 152 | 345 | 152 | 435 | 340 | 295 | 8-22 |
| 250 | 165 | 409 | 172 | 509 | 395 | 350 | 12-22 |
| 300 | 178 | 438 | 187 | 597 | 445 | 400 | 12-26 |
| 350 | 190 | 550 | 215 | 653 | 505 | 460 | 12-26 |
| 400 | 216 | 600 | 215 | 720 | 565 | 515 | 16-26 |
| 500 | 229 |
|
262 | 867 | 670 | 620 | 20-33 |
| 600 | 267 |
|
|
|
780 | 725 | 20-36 |
| 700 | 292 |
|
|
|
895 | 840 | 24-36 |
| 800 | 318 |
|
|
|
1015 | 950 |
24-39 |
