防爆电动法兰蝶阀［电动阀门安装实物图及工作原理］

品牌：威尔顿

发布日期： 2023-09-09
更新日期： 2024-10-31

产品详请

外型尺寸
品牌	威尔顿
货号
用途
型号
工作压差
制造商	上海威尔顿阀门有限公司
压力环境	常压
介质温度	-29℃~+425℃℃
驱动方式
适用介质	蒸汽
是否进口	否

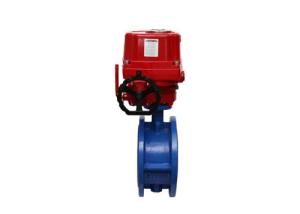

防爆电动法兰蝶阀［电动阀门安装实物图及工作原理］

采用精密的U形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用语介质温度大于等于425℃的冶金、店里、石油化工、以及给排水和市政建设等管道上，作调节流量和截断流体使用。该阀采用三偏心结构，阀座与碟版密封面均采用铸钢和不锈钢只做，具有良好的耐腐蚀性，使用寿命长，本阀均有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。

产品特点：

1.本阀采用三偏心密封结构，阀座与碟版几乎无磨损，具有越关越紧的密封功能

2.密封圈选用不锈钢制作，具有金属密封和弹性密封的双重优点，无论在低温和高温情况下，均有优良的密封性能、具有耐腐蚀，使用寿命长等特点

3.碟版密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长

4.本法具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装

5.驱动装置可以多工位（旋转90°或180°）安装，便于用户使用

技术参数：

公称通径	DN50~450mm
连接方式	法兰
执行器选配	ODL精巧型、OHQ防爆型
控制方式	开关型（电开、电关）、调节型、智能一体化型号
公称压力	PN1.0, 1.6, 2.5Mpa（如需更高压力请注明）
电源电压	AC220V, AC380V, DC24V（如需特别电压请注明）
介质温度	碳钢：-29℃~+425℃
介质温度	不锈钢：-40℃~+600℃
环境温度	标准型：-20℃~+80摄氏度
防护等级	IP65,IP67,IP68
阀体材质	碳钢、不锈钢
密封材质	聚四氟乙烯（F）、全金属密封（H）
密封材质	硬质合金（Y）
使用工况	水、蒸汽、油品、硝酸类、醋酸类

主要连接尺寸：

公称通径		外形尺寸（参考值）			连接尺寸（参考值）						执行机构选配
公称通径		外形尺寸（参考值）			PN1.0MPa			PN1.6Mpa
毫米	英寸	L	H1	H	D2	D1	Z-d	D2	D1	Z-d
50	2	161	215	85	82	125	4-18	82	125	4-18	ODL-08	OHQ-08
65	21/2	188	280	90	95	145	4-18	95	145	4-18	ODL-10	OHQ-10
80	3	188	258	100	108	160	4-18	108	160	4-18	ODL-15	OHQ-15
100	4	268	310	120	125	180	4-18	125	180	4-18	ODL-20	OHQ-20
125	5	268	310	130	138	210	4-18	138	210	4-18	ODL-30	OHQ-30
150	6	268	315	160	198	240	4-22	198	240	4-22	ODL-40	OHQ-40
22	8	268	380	210	236	295	4-22	236	295	4-22	ODL-60	OHQ-60
250	10	268	460	250	276	355	4-22	276	355	4-26	ODL-80	OHQ-80
300	12	268	475	250	300	410	4-22	308	410	4-26	ODL-100	OHQ-100
350	14	268	510	320	332	470	4-22	340	470	4-26	ODL-200	OHQ-200
400	16	268	550	350	366	525	4-36	374	525	4-30	ODL-300	OHQ-300
450	18	268	590	380	366	585	4-36	384	585	4-30	ODL-400	OHQ-400
