| 外型尺寸 | |
| 品牌 | 威尔顿 |
| 货号 | |
| 用途 | |
| 型号 | |
| 工作压差 | |
| 制造商 | 上海威尔顿阀门有限公司 |
| 压力环境 | 常压 |
| 介质温度 | -40℃~+95℃℃ |
| 驱动方式 | |
| 适用介质 | 各种高腐蚀化学介质 |
| 是否进口 | 否 |

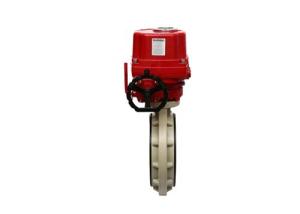

防爆电动PPH塑料蝶阀［电动阀门安装实物图及工作原理］
PPH电动蝶阀重量轻、耐腐蚀性强，被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可
产品特点：
1.使用温度范围广：-40℃~+95℃
2.具有很好的强度和韧性
3.具有优良的耐化学腐蚀性能
4.阻燃性能为自熄性
5.地热传导性能，约为钢材的1/200
6.介质中重离子含量达超纯水标准
7.卫生指标符合国家卫生标准要求
8.管壁平洁光滑，输送流体时具有较小的摩擦阻力和附着力
9.重量轻，相当于钢管的1/5，铜管的1/6
10.安装方便，可采用法兰、螺纹、由令等方式连接
11.优异的抗老化和抗紫外线性能，使正常使用寿命比其它管道系统均有很大的延长
技术参数：
|
公称通径 |
DN50~600mm |
|
连接方式 |
对夹 |
|
执行器选配 |
ODL精巧型、OHQ防爆型 |
|
控制方式 |
开关型（电开、电关）、调节型、智能一体化型号 |
|
公称压力 |
PN1.0, 1.6, 2.5Mpa（如需更高压力请注明） |
|
电源电压 |
AC220V, AC380V, DC24V（如需特别电压请注明） |
|
介质温度 |
UPVC（-10℃~+70℃）、CPVC（-40℃~+95℃） |
|
RPP（-14℃~+100℃）、PVDF(-40℃~+140℃) |
|
|
环境温度 |
标准型：-20℃~+80℃ |
|
防护等级 |
IP65、IP67、IP68 |
|
阀体材质 |
UPVC,CPVC,RPP,PVDF |
|
密封材质 |
丁晴橡胶、氟橡胶 |
|
三元乙丙橡胶 |
主要连接尺寸：
| 公称通径 | D | 外形尺寸（MM） | 工作压力 | 执行机构选配 | ||||||||||
| D1 | D2 | A | L | H1 | H2 | n-e | ||||||||
| D1 | JIS | DIN | ANSI | |||||||||||
| 40 | 47 | 110 | 105 | 110 | 3.88 | 150 | 161 | 39 | 86 | 70 | 4-18 | 0.7 | ODL-05 | OHQ-05 |
| 50 | 56 | 125 | 120 | 125 | 4.75 | 160 | 161 | 40 | 88 | 70 | 4-18 | 0.7 | ODL-05 | OHQ-05 |
| 65 | 71 | 145 | 145 | 145 | 5.50 | 185 | 161 | 46 | 100 | 70 | 4-18 | 0.7 | ODL-05 | OHQ-05 |
| 80 | 85 | 160 | 160 | 160 | 6.00 | 195 | 161 | 46 | 105 | 85 | 8-18 | 0.7 | ODL-05 | OHQ-05 |
| 100 | 105 | 180 | 180 | 180 | 7.50 | 215 | 161 | 54 | 118 | 85 | 8-18 | 0.6 | ODL-08 | OHQ-08 |
| 125 | 131 | 210 | 210 | 210 | 8.50 | 250 | 161 | 70 | 163 | 93 | 8-18 | 0.5 | ODL-08 | OHQ-08 |
| 150 | 153 | 240 | 240 | 240 | 9.50 | 285 | 188 | 74 | 176 | 93 | 8-22 | 0.5 | ODL-10 | OHQ-10 |
| 200 | 204 | 295 | 290 | 295 | 11.75 | 340 | 188 | 87 | 210 | 93 | 8-22 | 0.4 | ODL-15 | OHQ-15 |
| 250 | 255 | 350 | 355 | 350 | 14.25 | 395 | 268 | 114 | 240 | 93 | 12-22 | 0.3 | ODL-20 | OHQ-20 |
| 300 | 307 | 400 | 400 | 400 | 17.00 | 445 | 268 | 114 | 270 | 93 | 12-22 | 0.3 | ODL-30 | OHQ-30 |
| 350 | 358 | 460 | 445 | 460 | 18.75 | 505 | 268 | 127 | 300 | 93 | 16-22 | 0.3 | ODL-40 | OHQ-50 |
| 400 | 389 | 515 | 510 | 515 | 21.25 | 580 | 268 | 140 | 350 | 108 | 16-22 | 0.3 | ODL-60 | OHQ-60 |
| 450 | 446 | 565 | 565 | 565 | 22.75 | 615 | 268 | 152 | 370 | 108 | 20-26 | 0.2 | ODL-80 | OHQ-80 |
| 500 | 494 | 620 | 620 | 620 | 25.00 | 670 | 268 | 152 | 400 | 108 | 20-26 | 0.2 | ODL-100 | OHQ-120 |
| 600 | 590 | 725 | 730 | 725 | 29.50 | 780 | 268 | 178 | 465 | 108 | 20-30 | 0.2 | ODL-160 | OHQ-150 |
