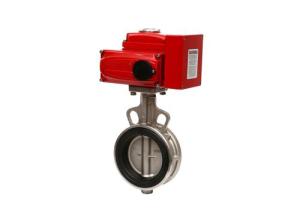

电动调节型软密封对夹蝶阀［电动阀门安装实物图及工作原理］

电动中线型蝶阀是有蝶阀与ODL系列执行器机构配套，输入控制信号（4~20mA或1~5VDC）及单向电源即可控制运转，电动蝶阀具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大、电动蝶阀特别是适合于介质粘稠、含颗粒、纤维性质的场合。目前该电动调节蝶阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

产品特点：

1、电动蝶阀启闭方便迅速、省力、流体阻力小，可以经常操作。

2、电动蝶阀结构简单，体积小，重量轻。

3、电动蝶阀可以运送泥浆，在管道口积存液体少。

4、电动蝶阀低压下，可以实现良好的密封。

5、电动蝶阀调节性能好。

技术参数：

公称通径：DN50----400mm

连接方式：对夹

执行器选配：ODL精巧型、OHQ防爆型

控制方式：开关型（电开、电关）、调节型、智能一体化型号

公称压力：PN1.0, 1.6, 2.5Mpa（如需更高压力请注明）

电源电压：AC220V, AC380V, DC24V（如需特别电压请注明）

介质温度：常温型：-20℃~+200℃    散热型：-40℃~+450℃

环境温度：标准型：-20℃~+80℃

防护等级：IP65    IP67   IP68

阀体材质：铸铁（Q）、碳钢（C）、不锈钢（304、316、316L）

密封副材质：阀座：丁晴、三元乙丙、耐腐蚀三元乙丙、氟橡胶、聚四氟乙烯

蝶板：球铁电镀、球铁尼龙覆层、铝青铜、不锈钢

主要连接尺寸：
