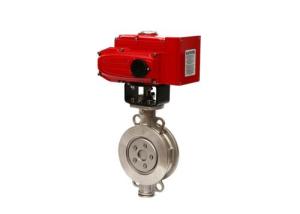

电动调节型硬密封对夹蝶阀［电动阀门安装实物图及工作原理］

我厂引进能够国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀均有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。

产品特点

1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。

2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。

3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．

4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。

5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。

6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。

主要参数

公称通经DN（mm) 50～2000

公称药理PN（MPa) 0.6 1.0 1.6 2.5

密封试验(MPa) 0.66 1.1 1.76 2.75

强度试验(MPa) 0.9 1.5 2.4 3.75

适用温度 碳钢：-29℃～425℃ 不锈钢：-40℃～650℃

适用介质 水、空气、天然气、油品及弱腐蚀性流体

泄漏率 符合GB/T13927-92标准

驱动方式 蜗轮传动、电动、气动、液动

主要零部件材料

零件名称 材料

阀体 WCB、合金钢、不锈钢、QT450-10

蝶板 WCB、合金钢、不锈钢、QT450-10

阀轴 2Cr13不锈钢、合金钢

密封圈 不锈钢圈

填料 柔性石墨

采用标准

制造标准 JB/T 8527-97

法兰标准 GB9113-2000

结构长度标准 GB12221-89

检验标准 GB/T 13927-92
