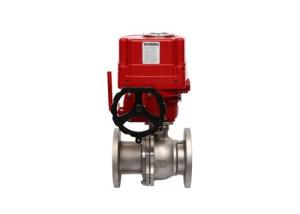

防爆电动浮动式球阀［防爆阀门安装实物图及工作原理］

品牌：威尔顿

价格： ￥1800/台
发布日期： 2023-09-09
更新日期： 2024-10-31

产品详请

外型尺寸
品牌	威尔顿
货号
用途
型号
工作压差
制造商	上海威尔顿阀门有限公司
压力环境	高压
介质温度	-40℃~+350℃℃
驱动方式	自动
适用介质	蒸汽
是否进口	否

防爆电动浮动式球阀［防爆阀门实物图及安装说明］ 上海威尔顿阀门有限公司

电动球阀是一种转角90°的旋转类球阀，密封性能优良，流通能力大，流阻系数小，结构简单、维修方便、使用寿命长，阀体通道和连接管径相等并成一直径，介质几个可以毫无损失的流过。配用ODL、OHQ等高性能执行机构、产品通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

产品特点：

流体阻力小、球阀是所有发类中流体阻力很小的一种，即使是缩径球阀，其流体阻力也相当小。

止推轴承减小阀杆摩擦力矩，可使用阀杆长期操作平衡灵活。

阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质的压力增大而增大。

阀杆密封可靠，由于阀杆只做旋转运动而不是升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大

由于聚四氟乙烯材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。

下装式阀杆和阀杆头部凸阶防止阀杆喷出，如果火灾造成阀杆密封破坏，凸阶与阀体间还可以形成金属接触，确保阀杆密封

技术参数：

公称通径：DN15~400mm

连接方式：法兰

执行器选配：ODL精巧型、OHQ防爆型

控制方式：开关型（电开、电关）、调节型、智能一体化型号

公称压力：PN1.0, 1.6, 2.5Mpa（如需更高压力请注明）

电源电压：AC220V, AC380V, DC24V（如需特别电压请注明）

介质温度：-40℃~+180℃ -40℃~+350℃

环境温度标准型：-20℃~+80℃

防护等级：IP65、IP67、IP68

阀体材质：A105,F304,F316,WCB,FZG1Cr18Ni9Ti，ZG1Cr18Ni12Mo2Ti，CF8,CF8M,CF3M

阀座材料：聚四氟乙烯（常温），特质PPL（高温），金属密封（高温）

产品安装尺寸：

公称直径DN(mm)	尺寸（mm）								执行机构选配（常温常压）
公称直径DN(mm)	L	D	D2	D1	B	H	L1	Z-d	执行机构选配（常温常压）
15	130	95	65	45	14	176	161	4-14	ODL-05	OHQ-05
20	140	105	75	55	14	180	161	4-14	ODL-05	OHQ-05
25	150	115	85	65	14	182	161	4-14	ODL-05	OHQ-05
32	165	135	100	78	16	188	161	4-18	ODL-08	OHQ-08
40	180	145	110	85	16	198	161	4-18	ODL-08	OHQ-08
50	200	160	125	100	16	203	161	4-18	ODL-08	OHQ-08
65	200	180	145	120	18	222	188	4-18	ODL-10	OHQ-10
80	250	195	160	135	20	237	188	8-18	ODL-15	OHQ-15
100	280	215	180	155	20	281	268	8-18	ODL-20	OHQ-20
125	320	245	210	185	22	300	268	8-18	ODL-40	OHQ-40
150	360	280	240	210	24	300	268	8-23	ODL-80	OHQ-80
200	400	335	295	265	26	368	268	12-23	ODL-160	OHQ-160
250	533	405	335	320	30	418	268	12-25	ODL-200	OHQ-200
