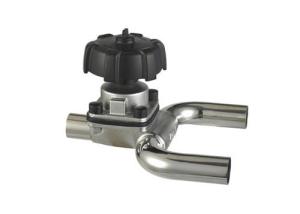

U型三通焊接隔膜阀［卫生级管件阀门设计应用及尺寸图］

应用：

RG隔膜阀是一款卫生型的隔膜阀系列，广泛适用于卫生级的酿酒、乳制品以及饮料等食品工业以及无菌工况的制药领域，实现对管道流体的控制盒开开/关任务。

工作原理：

隔膜阀常规状态下为封闭状态，此时膜片津贴阀体的内腔，关闭着管道流体通向路径。当隔膜阀需要清洗任务或需要开启任务时，通过手动旋转手轮或驱动气动控制执行装置来带动阀杆向上运动，球形膜片随之向上弯曲，从而阀门形成导通状态，则可实现清洗和开启的目的。其中膜片把下部阀体内腔和上部阀盖内腔隔开，使位于膜片上部的阀杆、阀芯等零件不受介质的腐蚀，省去了填料密封结构，而且不会产生介质泄露。优化的阀体设计，使清洗液完全排泄，不会形成滞留现象。

材料：

钢质部件：不锈钢304,316L

密封件：EPDM+PTFE

◇型号规格：DN6—DN100  (0.25”—4”)

◇公称压力：0—8bar（116psi）

◇膜片材质：   EPDM+PTFE双层   EPDM单层   VMQ单层

◇工作温度：EPDM -20~+110°C    EPDM+PTFE -20~+130°C

◇灭菌温度：EPDM  130°C≤30min        EPDM+PTFE    150°C≤30min

◇与物料接触的表面粗糙度：Ra≤0.4—0.6μm

◇与物料接触的金属材质：ASTM A315—CF3M  标配       ASTM  A276—316L选配

◇不接触物料的金属材质：ASTM A315—CF8  （ASTM  A276—430）

◇连接方式：焊接、快装、法兰

◇连接标准：DIN11850-1-2-3、DIN11866、3A 、ASME-BPE、SMS3008、BS4825、ISO1127-1-2-3

◇认证：3A54-02     FDA177.2600    ISO9001
