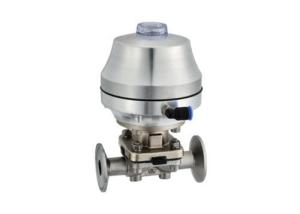

气动隔膜阀［卫生级管件阀门设计应用及尺寸图］

◇型号规格：DN6—DN100  (0.25”—4”)

◇公称压力：0—8bar（116psi）

◇膜片材质：   EPDM+PTFE双层   EPDM单层   VMQ单层

◇工作温度：EPDM -20~+110°C    EPDM+PTFE -20~+130°C

◇灭菌温度：EPDM  130°C≤30min        EPDM+PTFE    150°C≤30min

◇与物料接触的表面粗糙度：Ra≤0.4—0.6μm

◇与物料接触的金属材质：ASTM A315—CF3M  标配       ASTM  A276—316L选配

◇不接触物料的金属材质：ASTM A315—CF8  （ASTM  A276—430）

◇连接方式：焊接、快装、法兰

◇连接标准：DIN11850-1-2-3、DIN11866、3A 、ASME-BPE、SMS3008、BS4825、ISO1127-1-2-3

◇认证：3A54-02     FDA177.2600    ISO9001
