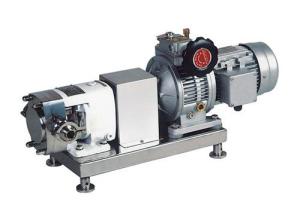

卫生级凸轮转子泵［卫生级管件阀门设计应用及尺寸图］

该泵是一个正位移凸轮转子泵，是根据3A食品卫生标准设计的。该标准对设备过程都有最严格的卫生要求，容易净洁和维护。该泵非常适合于食品加工，化妆品和制药工业中的对粘性介质的传输。

工业原理：

该泵基本上包括两个凸轮转子，它们在泵壳内旋转，批次不会相互碰到。 当转子旋转时，凸轮和泵壳之间的间隙就会不断的被充满物料，物料被驱动到排放口，输送一定量的物料。由于凸轮和泵壳之间公差的调整，抽吸过来的物料形成一个连续的蒸汽，从而保证泵的有效抽吸。

材质：熔模铸造泵体：AISI 316L/AISI304

          铸铁机架和齿轮箱：QT450-10

           垫圈（标准）：EPDM

         机械密封圈（标准）：C/SIC/EPDM

         内表面处理：Ra≤0.6um

         外表面处理：镜面抛光

选项：

机械密封圈：SiC/SiC，TgC/ SiC，  Tgc，Tgc、Tgc

单端面机械密封

水冲洗双端面机械密封

垫圈FPM（VitonR） PTFE

安全阀在前盖或者外面的旁路上

垂直式TUR系列

水平式TUL系列

各种类型的驱动和装置：

（1）手动调节无极变速箱

（2）变频器调速电机和变速箱

（3）定速比输出变速箱

连接：卡箍，螺纹，法兰，焊接

电机安装型号（B5)

电机极数4极

电机频率50HZ,60HZ

工作原理：

A. 由于转子旋转，两个转子的间距增大导致吸入端的空间也增大，由此引起部分真空，从而把流体牵引如泵腔中。

B. 由于轴旋转的原理，两个转子都是不断的加载空气，流体被移到传送端，转子间的间隔和泵体两壁间的间隔保证了空间总是适时被加载。

C.泵腔完全加载后，流体通过转子叶片甩出并两壁间的空间相反，即为转子泵的工作原理。
