| 外型尺寸 | |
| 品牌 | 威尔顿 |
| 货号 | |
| 用途 | |
| 型号 | LHS941X-16Q |
| 工作压差 | |
| 制造商 | 上海威尔顿阀门有限公司 |
| 压力环境 | 常压 |
| 介质温度 | ℃ |
| 驱动方式 | |
| 适用介质 | 水 |
| 是否进口 | 否 |
LHS941X调流调压阀特点

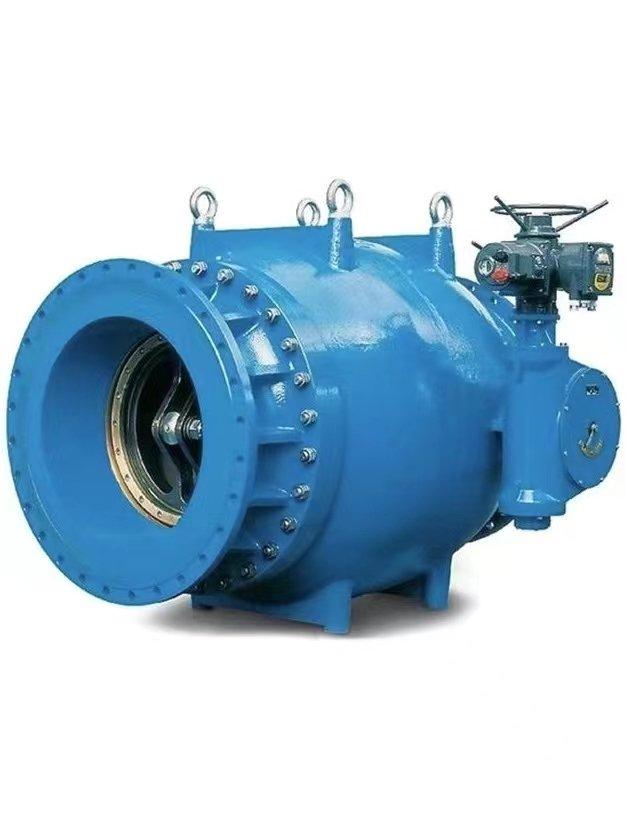

上海威尔顿阀门有限公司生产的LHS941X-16Q活塞式调流调压阀主要由阀体、出水阀体、阀座'活塞、鼠笼(扇叶圈)、阀杆、曲柄、连杆、轴套、导轨、活塞架、密封圈组成的主阀加上电动驱动装置、PLC控制系统和压力传感器(流量计)等组成。电动活塞式调流阀为活塞式结构，活塞式控制阀调节应为曲柄滑块机构，关闭滑块为园筒或锥形的活塞。可在阀体内圆筒里由导轨引导沿管路中心作轴向运动，因而改变流道面积，以实现调节流量及减压功能。与管道的连接为法兰连接，结构长度符合相应的GB的要求。
活塞式控制阀由阀体、活塞、曲柄、连杆、消除装置、阀杆、轴套、阀座、密封圈等主要部件组成。
活塞式控制阀阀体为流线型轴对称流道，流体在阀体内能被很好地引导，能显著降低噪音和振动。保证阀门在高压差也具有良好的抗气蚀特性，其允许气蚀系数应不大于0.4Mpa
活塞式控制阀具有可靠的密封性能，在调节阀处于全全关闭状态下，保证无任何渗漏。活塞式控制阀在正常运行工况下，无卡阻和有害振动现象，确保设备安全可靠运行，使用寿命不小于30年，活塞式控制阀具有良好的抗阻塞能力。可适用于有泥沙及颗粒杂质的流体，活塞式控制阀在 工作压力和动水启闭运行工况下，保证整体抗推力安全可靠，不发生有害的振动。
活塞式控制阀驱动方式为电机驱动。电动驱动装置应具有 的防水性能，动作灵活、安全可靠、手动操作力矩满足国家标准。活塞式控制阀的电动装置包括电机、减速涡轮、机械限位调节机构、力矩控制机构、行程控制机构、开度指示机构和手动电动转换机构装置。活塞式控制阀的电动装置采用电机一体化设计，配置现地操作控制箱。
活塞式控制阀的传动装置有以下性能：
阀门过载保护
阀门行程保护
手动/电动切换装置
阀门开度位置指示装置
阀门开、关触点，触点接线的引出应满足就地及远方控制室的要求。
1、线性度好：由于阀体内部结构采用特殊结构设计，对于流体的流量控制具有 的线性度，即使在 个10%行程中具有 的控制流量效果。
2、抗腐蚀、抗振动：充分利用液力动力学原理进行流道设计，消除汽蚀和振动现象对管网的损害，大大提高了阀门和管道的使用寿命。
3、工作可靠：合理设计流道和密封型式，使阀门可以适用含有泥沙等小颗粒杂质的流体，不会因杂物造成关闭不严而导致泄漏和控制失灵。
4、高压消能：即使在高压差的情况下，该阀也能有效果的消除高压，将高压减为低压，而且不会产生振动和气蚀现象，有效保护阀门的使用寿命。
5、选材精良：阀门的关键部分如阀座、挡块、导轨等部件均采用特殊的不锈钢材料制作，此材料耐磨、耐气蚀，硬度为普通不锈钢三倍。
6、浮动阀座：阀座与椎体的连接采用特殊的胶粘合，粘性高，耐剪切，浮动阀座在密封时阀座产生自定心效果，使密封可靠。
7、操作距组小：阀门中的启闭件做为套闸，其运动方向与主管流体方向一致，而且有效受力面积小，因此启闭阀门所需的操作力矩也很小，驱动装置成本科大幅*低。
8、流体阻力小：该阀*进的结构设计，合理的流道分布，使整个阀门的压力损失降至*有利用节约整个管网的动力消耗。
9、使用寿命长：阀门中主要密封为金属对金属，密封可靠，抗流体冲蚀力强，不易被夹杂的垃圾损害，加大部分采用不锈钢制造，阀门的使用寿命大大提高。
主要连接尺寸
|
公称压力 |
公称通径 |
连接尺寸(mm} |
||||||
|
L |
D |
K |
d |
b |
f |
z-d0 |
||
|
0.6MPa |
150 |
350 |
265 |
225 |
799 |
20 |
2 |
8-φ18 |
|
200 |
400 |
320 |
280 |
254 |
22 |
2 |
8-φ18 |
|
|
250 |
500 |
375 |
335 |
309 |
24 |
2 |
12-φ18 |
|
|
300 |
600 |
440 |
395 |
363 |
24 |
2 |
12-φ22 |
|
|
350 |
700 |
490 |
445 |
413 |
24 |
2 |
12-φ22 |
|
|
400 |
800 |
540 |
495 |
463 |
24 |
2 |
16-φ22 |
|
|
450 |
900 |
595 |
550 |
518 |
24 |
2 |
16-φ22 |
|
|
500 |
1000 |
645 |
600 |
568 |
26 |
2 |
20-φ22 |
|
|
600 |
1200 |
755 |
705 |
667 |
30 |
2 |
20-φ26 |
|
|
700 |
1400 |
860 |
810 |
772 |
26 |
5 |
24-φ26 |
|
|
800 |
1600 |
975 |
920 |
878 |
26 |
5 |
24-φ30 |
|
|
900 |
1800 |
1075 |
1020 |
978 |
26 |
5 |
24-φ30 |
|
|
1000 |
2000 |
1175 |
1120 |
1078 |
26 |
5 |
28-φ30 |
|
|
1200 |
2400 |
1405 |
1340 |
1295 |
28 |
5 |
32-φ30 |
|
|
1400 |
2800 |
1630 |
1560 |
1510 |
32 |
5 |
36-φ36 |
|
|
1600 |
3200 |
1830 |
1760 |
1710 |
34 |
5 |
40-φ36 |
|
|
1800 |
3600 |
2045 |
1970 |
1918 |
36 |
5 |
44-φ39 |
|
|
2000 |
4000 |
2265 |
2180 |
2125 |
38 |
5 |
48-φ42 |
|
|
公称压力 |
公称通径 |
连接尺寸(mm} |
||||||
|
L |
D |
K |
d |
b |
f |
z-d0 |
||
|
1.0MPa |
150 |
350 |
285 |
240 |
211 |
24 |
2 |
8-φ22 |
|
200 |
400 |
340 |
295 |
266 |
24 |
2 |
8-φ22 |
|
|
250 |
500 |
395 |
350 |
319 |
26 |
2 |
12-φ22 |
|
|
300 |
600 |
445 |
400 |
370 |
26 |
2 |
12-φ22 |
|
|
350 |
700 |
505 |
460 |
429 |
26 |
2 |
16-φ22 |
|
|
400 |
800 |
565 |
515 |
480 |
26 |
2 |
16-φ26 |
|
|
450 |
900 |
615 |
565 |
530 |
28 |
2 |
20-φ26 |
|
|
500 |
1000 |
670 |
620 |
582 |
28 |
2 |
20-φ26 |
|
|
600 |
1200 |
780 |
725 |
682 |
34 |
2 |
20-φ30 |
|
|
700 |
1400 |
895 |
840 |
794 |
34 |
5 |
24-φ30 |
|
|
800 |
1600 |
1015 |
950 |
901 |
36 |
5 |
24-φ33 |
|
|
900 |
1800 |
1115 |
1050 |
1001 |
38 |
5 |
28-φ33 |
|
|
1000 |
2000 |
1230 |
1160 |
1112 |
38 |
5 |
28-φ36 |
|
|
1200 |
2400 |
1455 |
1380 |
1328 |
44 |
5 |
32-φ39 |
|
|
1400 |
2800 |
1675 |
1590 |
1530 |
48 |
5 |
36-φ42 |
|
|
1600 |
3200 |
1915 |
1820 |
1750 |
52 |
5 |
40-φ48 |
|
|
1800 |
3600 |
2115 |
2020 |
1950 |
56 |
5 |
44-φ48 |
|
|
2000 |
4000 |
2325 |
2230 |
2150 |
60 |
5 |
48-φ48 |
|
