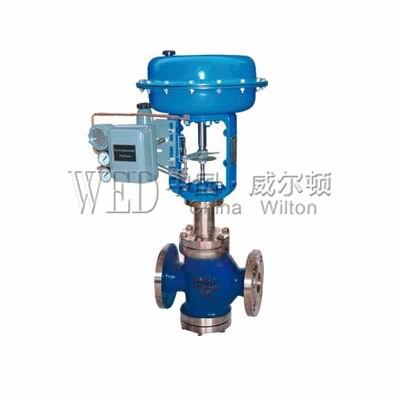

气动薄膜双座调节阀采用双号导向结构，配用多弹簧招执机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性 、拆装方便等优点。广泛应用于 控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大，允许泄漏也较大且不是很清洁的介质场合。本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64；阀体口径范围DN25～400。适用流体温度有-250℃～+560℃范围内多种档次。泄漏量标准为Ⅲ级和Ⅳ级。流量特性为线性或百分比。多种多样的品种规格可供选择。
气动双座调节阀 主要零件材料
|
零件名称 |
材料 |
温度范围 |
|
阀体上阀盖 |
HT200 |
-20～200℃ |
|
ZG230-450 |
-40～450℃ |
|
|
ZG1Cr18Ni9Ti |
-250～550℃ |
|
|
ZG0Cr18Ni12Mo2Ti |
-250～550℃ |
|
|
阀芯、阀座 |
1Cr18Ni9 |
-250～550℃ |
|
0Cr18Ni12Mo2Ti |
-250～550℃ |
|
|
填 料 |
聚四氟乙烯 |
-40～200℃ |
|
膜 片 |
丁晴橡胶夹增强涤沦织物 |
|
|
压缩弹簧 |
60Si2Mn |
|
|
膜 盖 |
A3 |
|
气动双座调节阀 主要技术参数
|
公称通径mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
||
|
额定流量系数kv |
10 |
16 |
25 |
40 |
63 |
100 |
250 |
250 |
400 |
630 |
100 |
1600 |
2700 |
||
|
公称压力MPa |
1.6 4.0 6.4 |
||||||||||||||
|
行 程mm |
16 |
25 |
40 |
63 |
100 |
||||||||||
|
介质温度℃ |
-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃ |
||||||||||||||
|
流量特性 |
直线、等百分比 |
||||||||||||||
|
法兰标准 |
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产 |
||||||||||||||
|
阀体 |
PN |
1.6 |
WCB(ZG230-450) CF3CF8 CF8M |
||||||||||||
|
4.0,6.0 |
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
||||||||||||||
|
阀芯材质 |
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M |
||||||||||||||
|
上阀盖型式 |
普通式（常温型），热片式（中温型） |
||||||||||||||
|
可调比 |
30:1 |
||||||||||||||
|
气源接头 |
M16×1.5 |
||||||||||||||
注：可为用户提供ANSI，JPI，JIS法兰的产品，其法兰距按用户需要确定。
气动双座调节阀 执行机构
|
型 号 |
ZHA(B)-1 |
ZHA(B)-2 |
ZHA(B)-3 |
ZHA(B)-4 |
ZHA(B)-5 |
ZHA(B)-6 |
|
有效面积cm2 |
200 |
280 |
400 |
630 |
1000 |
1600 |
|
行 程mm |
10 |
16 |
25 |
40 |
60 |
1000 |
|
弹簧范围KPa |
20～100(标准)；20～100、40～200、20～60、60～100、80～240 |
|||||
气动双座调节阀 性能指标
|
项目 |
指标值 |
|
|
基本误差％ |
不带定位器 |
±5.0 |
|
带定位器 |
±1.0 |
|
|
回差％ |
不带定位器 |
3.0 |
|
带定位器 |
1.0 |
|
|
死区％ |
不带定位器 |
3.0 |
|
带定位器 |
0.4 |
|
|
允许泄漏量L/h |
1×10-3×阀额定容量 |
|
可配附件定位器：电气阀门定位器手轮 电磁阀限位开关电/气转换器 空气过滤减压器
