| 外型尺寸 | |
| 品牌 | 威尔顿 |
| 货号 | |
| 用途 | |
| 型号 | D343W-10P |
| 工作压差 | |
| 制造商 | 上海威尔顿阀门有限公司 |
| 压力环境 | 高压 |
| 介质温度 | -40℃～600℃℃ |
| 驱动方式 | |
| 适用介质 | 油品 |
| 是否进口 |

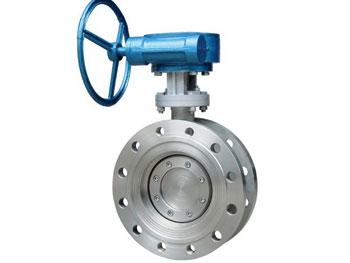

D343W-10P不锈钢法兰蝶阀使用说明：
D343W-10P/16P/25P/R/RL不锈钢法兰蝶阀采用三偏心硬密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。根据用户需求，阀门供应网的硬密封蝶阀可以设计成具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。驱动装置可以多工位(旋转90°或180°)安装，便于用户使用。
D343W-10P/16P/25P/R/RL不锈钢法兰蝶阀应用范围：
治金、电力、石油化工、以及给排水和市政建设等工业管道
D343W-10P/16P/25P/R/RL不锈钢法兰蝶阀标准规范：
设计制造标准：GB/T 12238-2008
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
D343W-10P/16P/25P/R/RL不锈钢法兰蝶阀特点及原理：
偏离管道中心
偏离密封面中心
倾斜的锥形
当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面3，使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位。
D343W-10P/16P/25P/R/RL不锈钢法兰蝶阀主要技术参数：
|
公称通径 |
DN（mm） |
50～2000 |
50～500 |
|||
|
公称压力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
|
气密封试验 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
|
渗漏率 |
＜0.1×DNmm3/s（符合GB/T13927-92标准） |
|||||
|
适用温度 |
碳钢:-29℃～425℃ 不锈钢-40℃～600℃ |
|||||
|
适用介质 |
空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等 |
|||||
|
驱动形式 |
蜗杆蜗轮传动、气传动、电传动 |
|||||
D343W-10P/16P/25P/R/RL不锈钢法兰蝶阀主要零件的材质：
|
零件名称 |
材料 |
|
阀体 |
铸铁、不锈钢、铬钼钢、合金钢 |
|
蝶板 |
铸钢、合金钢、不锈钢、铬钼钢 |
|
密封圈 |
不锈钢与耐高温石棉板组合成多层次 |
|
阀杆 |
2Cr13、1Cr13不锈钢、铬钼钢 |
|
轴承 |
奥氏体不锈钢、304氮化 |
|
填料 |
柔性石墨 |
