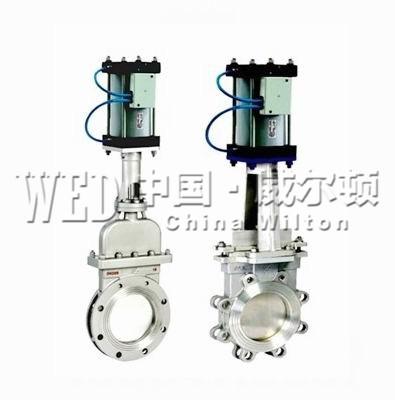

气动刀型闸阀〖刀型闸阀型号及尺寸说明〗

品牌：威尔顿

发布日期： 2023-04-06
更新日期： 2024-10-31

产品详请

外型尺寸
品牌	威尔顿
货号
用途
型号
工作压差
制造商	上海威尔顿阀门有限公司
压力环境	常压
介质温度	100℃
驱动方式
适用介质	水
是否进口	否

气动刀型闸阀产品概述：
该阀为气动驱动、对夹式连接、明杆平行式刚性单闸板，阀座密封面为硬质合金与聚四氟乙烯，型号分为：PZ673X、PZ673H、PZ673F、PZ673Y,公称压力PN10~16，阀体材料为碳素钢（PZ673H-10C/16C）、不锈钢（PZ673F-10P/16P PZ673Y-10P/16P），具有排渣功能的的闸阀。PZ673H气动刀型闸阀采用全圆形的通道设计，在刀板上端安装有聚四氟乙烯、刮泥器，聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端，可在阀体四周设置多个冲洗口。刀板底端加工成刀刃，光洁度高，保证了良好的密封性。
气动刀型闸阀广泛用于化工、煤碳、制糖、污水、造纸、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下等领域，是一种理想的密封阀门。刀型闸阀特别适合于造纸行业在管道上作调节和节流使用。主要由左、右阀体、U型密封圈、闸板、钢螺母、阀杆、支架、气缸等件组成，阀门启闭靠气缸动作来完成。
气动刀型闸阀特点：
1、采用对夹式结构，体积小，重量轻，流阻小，安装维修方便。
2、完全敞开的通道，可以防止介质在阀内沉积。
3、新研制的U型封圈，可以保证阀门的良好密封性。
4、闸板的外密封，则是通过嵌在阀体内具有弹性的密封条来实现，并可借助于螺钉，压板进行调整。
PZ673H气动刀型闸阀气动装置参数及特点：
PZ673H气动刀型闸阀是较为复杂的自动化控制仪表，由多种气动元件及阀体组成。多用于要求快速切断或开启的场合。
1、双作用：对阀门开启和关闭的两位式控制；
2、单作用：(弹簧复位)：在电器和气路切断或故障时，阀门自动开启或关闭。
可选附件：
1、单或双控电磁阀(有24V、220V等电压供选择，必要时可选防爆电磁阀)。
2、接近开关
3、气源处理三联件(包括减压阀、过滤器、油雾器)。
4、电/气阀门定位器(调节型用)。
气动刀型闸阀产品技术参数：

公称压力（MPa)	壳体试验（MPa)	密封试验（MPa)	工作温度	适用介质
1.0 1.6	1.5 2.4	1.1 1.76	≤100℃-425℃ ≤100℃-425℃	纸浆、污水、煤浆、灰、渣水混和物

气动刀型闸阀零部件材料：

阀体、上盖	闸板	阀杆	密封面
不锈钢、碳钢、灰铸铁	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金

气动刀型闸阀外形及连接尺寸：

压力MPa	口径DN（mm)	L	D2	D1	H	n-M	压力MPa	口径DN（mm)	L	D2	D1	H	n-M
0.6	50	43	90	110	335	4-M12	1.01.6	50	50	100	125	335	4-M16
	65	46	110	130	363	4-M12		65	50	120	145	363	4-M16
	80	46	125	150	395	4-M16		80	50	135	160	395	4-M16
	100	52	145	170	465	4-M16		100	50	155	180	465	8-M16
	125	56	175	200	530	8-M16		125	50	185	210	530	8-M16
	150	56	200	225	630	8-M16		150	60	210	240	630	8-M20
	200	60	255	280	750	8-M16		200	60	265	295	750	8-M20
	250	68	310	335	900	12-M16		250	70	320	350	900	12-M20
	300	78	362	395	1120	12-M20		300	80	368	400	1120	12-M20
	350	78	412	445	1260	12-M20		350	90	428	460	1260	16-M20
	400	102	462	495	1450	16-M20		400	100	482	515	1450	16-M22
	450	114	518	550	1600	16-M20		450	120	532	565	1600	20-M22
	500	127	568	600	1800	16-M20		500	130	585	620	1800	20-M22
	600	154	670	705	2300	20-M22		600	140	685	725	2300	20-M27
	700	165	775	810	2500	24-M22		700	165	800	840	2500	24-M27
	800	190	880	920	2800	24-M27		800	190	898	950	2800	4-M30
	900	203	980	1020	3100	24-M27		900	203	1005	1050	3100	28-M30
	1000	216	1080	1120	3400	28-M27		1000	216	1115	1160	3400	28-M30
	1200	254	1295	1340	3600	32-M30		1200	254	1325	1380	3600	32-M36
