| 外型尺寸 | |
| 品牌 | 威尔顿 |
| 货号 | |
| 用途 | |
| 型号 | GL41H |
| 工作压差 | |
| 制造商 | 上海威尔顿阀门有限公司 |
| 压力环境 | 常压 |
| 介质温度 | ℃ |
| 驱动方式 | |
| 适用介质 | 蒸汽 |
| 是否进口 | 否 |
德标Y型过滤器主要应用于热油系统、电站、蒸汽系统、热水系统、热电厂、天然气系统、水循环系统、冷冻系统、化工业系统等行业中。
德标Y型过滤器应用标准
结构长度标准：DIN3202-F1
法兰标准：DIN2531-2545
壳体强度试验：1.5×PN
德标Y型过滤器主要零部件材质
|
公称通径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
|
|
H |
85 |
95 |
110 |
125 |
145 |
155 |
175 |
210 |
230 |
270 |
300 |
385 |
535 |
680 |
|
|
重量(KG) |
PN16 |
3.0 |
4.0 |
5.0 |
7.0 |
9.0 |
12.0 |
16.0 |
21.0 |
30.0 |
43.0 |
61.0 |
121.0 |
154.0 |
255.0 |
|
PN25 |
3.5 |
4.0 |
5.5 |
7.0 |
9.0 |
12.0 |
16.0 |
21.0 |
32.0 |
47.0 |
64.0 |
144.0 |
178.0 |
285.0 |
|
|
PN40 |
4.0 |
5.0 |
6.0 |
8.0 |
10.0 |
13.0 |
19.0 |
24.5 |
35.0 |
51.0 |
71.0 |
144.0 |
178.0 |
285.0 |
|
|
Kv |
7 |
11 |
18 |
26 |
37 |
60 |
100 |
150 |
230 |
330 |
400 |
650 |
1200 |
1900 |
|
德标Y型过滤器过滤网规格
|
水介质 |
20-40 目 |
|
气介质 |
40-120 目 |
|
油介质 |
10-160 目 |
德标Y型过滤器如盖部需要排污孔{M}规格如下
|
DN15-20 |
M10×1.5 |
|
DN25-32 |
M12×1.5 |
|
DN40-80 |
M20×1.5 |
|
DN100-150 |
M27×1.5 |
|
DN200-300 |
M33×1.5 |
|
DN350及以上 |
M48×2 |

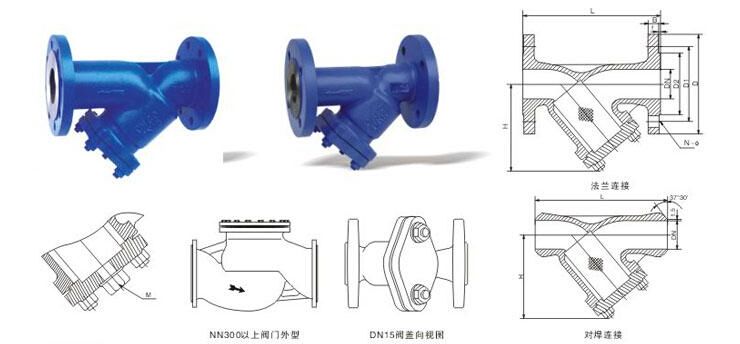

GL41H德标过滤器结构图:
