| 外型尺寸 | |
| 品牌 | 威尔顿 |
| 货号 | |
| 用途 | |
| 型号 | Q47F |
| 工作压差 | |
| 制造商 | 上海威尔顿阀门有限公司 |
| 压力环境 | 常压 |
| 介质温度 | -29～150℃ |
| 驱动方式 | |
| 适用介质 | 蒸汽 |
| 是否进口 | 否 |

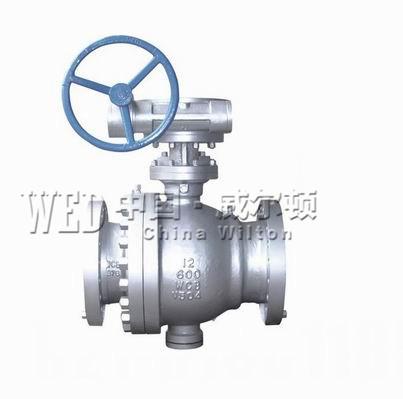

Q47F固定球阀工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所以固定式球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封，因而安装没有流向限制，是双向。
Q47F型固定球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。
产品结构特点：
1、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构，在阀门开启、关闭的位置设定限位，当阀门使用在关键装置上时，限位块上设有锁孔可锁定开关 位置避免误操作。手柄上有明显地开和关标识。
2、阀杆采用A182F（1Cr13）整体锻造并调制处理，硬度达到HB220～250。阀杆通过平键或花键或方契与手柄连接，通用性强，拆装方便。阀杆设有防吹出结构。
3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。
4、根据需要，球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。
5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构；DN150以下为浮球形式，DN200以下为固定球形式。
6、球阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所。
产品性能参数：
|
型号 |
适用温度（℃） |
适用介质 |
材料 |
|
Q47F-16C |
-29～150 |
水、蒸汽、油品等 |
碳钢 |
|
Q47F-16P |
|
|
CF8 |
产品主要零件材料：
|
零件名称 |
材质 |
|
|
GB |
ASTM |
|
|
阀体 |
WCB |
A2116-WCB |
|
弹簧 |
60Si2aMn |
AISI 9260 |
|
密封圈 |
PTFE |
PTFE |
|
垫片 |
PTFE |
PTFE |
|
排污螺母 |
25 |
A105 |
|
"0" 型密封圈 |
橡胶 |
橡胶 |
|
底盖 |
25 |
A105 |
|
螺钉 |
35 |
A193-B7 |
|
固定轴 |
1Cr13 |
A276-410 |
|
滑动轴承 |
PTFE& |
PTFE& |
|
球体 |
1C18Ni9Ti |
SS304 |
|
阀盖 |
WCB |
A216-WCB |
|
阀座 |
25 |
A105 |
|
阀杆 |
1Cr33 |
A276-410 |
|
螺柱 |
35CrMoA |
A193-B7 |
|
螺母 |
35 |
A194-2H |
|
压套 |
25 |
A105 |
|
填料 |
PTFE |
PTFE |
|
支架 |
WCB |
A216-WCB |
|
填料压盖 |
WCB |
A2116-WCB |
|
键 Key |
45 |
AISI C 1045 |
主要外形尺寸：
|
公称通径 |
主要外形尺寸和连接尺寸 |
|||||||||
|
L |
D |
D1 |
D2 |
b |
Z-d |
H |
H1 |
D0 |
|
|
|
47F-16C QD47F-16P QD347F-16P QD347F-16C QD347F-16P QD647F-16C QD647F-16P QD747F-16C QD747F-16P QD947F-16C QD947F-16P |
||||||||||
|
50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
160 |
85 |
- |
|
|
65 |
191 |
180 |
145 |
120 |
18 |
4-18 |
170 |
95 |
- |
|
|
80 |
206 |
195 |
160 |
135 |
20 |
8-18 |
200 |
110 |
- |
|
|
100 |
229 |
215 |
180 |
155 |
20 |
8-18 |
210 |
120 |
- |
|
|
125 |
356 |
245 |
210 |
185 |
22 |
8-18 |
350 |
215 |
- |
|
|
150 |
394 |
280 |
240 |
210 |
24 |
8-23 |
530 |
190 |
- |
|
|
200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
575 |
230 |
600 |
|
|
250 |
533 |
405 |
355 |
320 |
30 |
12-25 |
585 |
260 |
600 |
|
|
300 |
610 |
460 |
410 |
375 |
30 |
12-25 |
730 |
300 |
600 |
|
|
350 |
686 |
520 |
470 |
435 |
34 |
16-25 |
860 |
350 |
800 |
|
|
400 |
762 |
580 |
525 |
485 |
36 |
16-30 |
935 |
395 |
800 |
|
|
450 |
864 |
640 |
585 |
545 |
40 |
20-30 |
975 |
440 |
800 |
|
|
500 |
912 |
705 |
650 |
608 |
44 |
20-34 |
1060 |
485 |
800 |
|
|
600 |
1067 |
840 |
770 |
718 |
48 |
20-41 |
1170 |
591 |
800 |
|
|
700 |
1245 |
910 |
840 |
788 |
50 |
24-41 |
1270 |
686 |
800 |
|
