球阀的关闭件是个球体，球体绕阀体心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。
浮动球阀采用特殊设计的双斜面弹性密封圈，有效的降低了球体与密封圈之间的摩擦力，减少了操作力矩。当介质压力较小时，密封圈与球体接触面积较小，故有较大的密封比压，确保可靠密封。当介质压力较大时，密封圈与球铁接触面积也相应增大。故密封圈能承受较大的介质推力而不会损坏，确保可靠密封。
铸铁法兰球阀Q41F技术参数：
|
型号 |
公称压力 |
试验压力 |
适用温度 |
适用介质 |
|
|
强度（水） |
密封（水） |
||||
|
Q41F |
1.6 |
2.4 |
1.8 |
≤150℃ |
蒸汽、水、油 |
铸铁法兰球阀Q41F部件材质：
|
零件名称 |
阀体 |
球体 |
阀杆 |
手柄 |
|
材质属性 |
铸铁、球铁 |
碳钢、不锈钢 |
碳钢、不锈钢 |
灰铸铁 |
铸铁法兰球阀Q41F外形尺寸：
|
通径 |
尺寸 |
||||||
|
L |
D |
D1 |
D2 |
b-f |
z-Φd |
H |
|
|
20 |
150 |
105 |
75 |
55 |
16-2 |
4-14 |
84 |
|
25 |
160 |
115 |
85 |
65 |
16-2 |
4-14 |
95 |
|
32 |
165 |
135 |
100 |
78 |
18-2 |
4-18 |
105 |
|
40 |
180 |
145 |
110 |
85 |
18-3 |
4-18 |
120 |
|
50 |
203 |
160 |
125 |
100 |
20-3 |
4-18 |
125 |
|
65 |
222 |
180 |
145 |
120 |
20-3 |
4-18 |
150 |
|
80 |
241 |
195 |
160 |
135 |
22-3 |
8-18 |
180 |
|
100 |
305 |
215 |
180 |
155 |
24-3 |
8-18 |
190 |
|
125 |
356 |
245 |
210 |
185 |
26-3 |
8-18 |
220 |
|
150 |
394 |
280 |
240 |
210 |
28-3 |
8-23 |
238 |
|
200 |
457 |
335 |
295 |
265 |
30-3 |
12-23 |
250 |

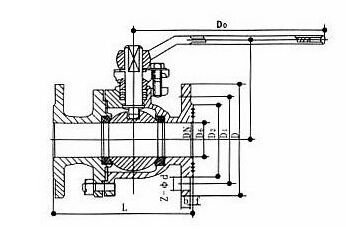

Q41F铸铁球阀结构图:
