| 外型尺寸 | |
| 品牌 | 威尔顿 |
| 货号 | |
| 用途 | |
| 型号 | |
| 工作压差 | |
| 制造商 | 上海威尔顿阀门有限公司 |
| 压力环境 | 常压 |
| 介质温度 | 150℃ |
| 驱动方式 | |
| 适用介质 | 油品 |
| 是否进口 | 否 |

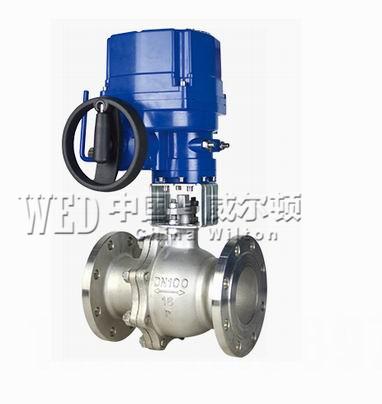

Q941F电动浮动球阀采用软密封结构，设计有工作密封和检修密封，操作力矩小，密封比压适中，密封可靠，动作灵敏，液动控制易于实现自动控制，使用寿命长，球阀的压力温度额定值不仅与壳体材料有关，而且更多地与阀座、填料及垫片等密封件材料有联系。密封件可以是高分子材料、石棉或橡胶，密封件材料的选择取决于阀门所输送的介质成分、工作温度、工作压力和流速。广泛使用于石油、化工、冶金、造纸、制药、电镀等行业。
主要性能规范Capability Criterion
|
型 号 |
公称压力PN(MPa) |
试验压力ps(MPa) |
适用温度(℃) |
适用介质 |
||
|
壳 体 |
密封(液) |
密封(气) |
||||
|
Q941F-16C |
1.6 |
2.4 |
1.76 |
0.6 |
聚四氟乙烯 ≤150 增强聚四氟乙烯≤180 金属镶嵌封位聚苯≤200 |
水、油品等 |
|
Q941F-25C |
2.5 |
3.75 |
2.75 |
|||
|
Q941F-40C |
4.0 |
6.0 |
4.4 |
|||
|
Q941F-16P |
1.6 |
2.4 |
1.76 |
硝酸类 |
||
|
Q941F-25P |
2.5 |
3.75 |
2.75 |
|||
|
Q941F-40P |
4.0 |
6.0 |
4.4 |
|||
|
Q941F-16R |
1.6 |
2.4 |
1.76 |
醋酸类 |
||
|
Q941F-25R |
2.5 |
3.75 |
2.75 |
|||
|
Q941F-40R |
4.0 |
6.0 |
4.4 |
|||
主要零件材料
|
零件名称 |
阀体、侧体 |
球体、阀杆 |
填料 |
密封圈 |
|
Q941F-16C Q941F-25C Q941F-40C |
WCB |
2Cr13 |
聚四氟乙烯或 柔性石墨 |
聚四氟乙烯、增强聚四氟乙烯、对位聚苯 |
|
Q941F-16P Q941F-25P Q941F-40P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
||
|
Q941F-16R Q941F-25R Q941F-40R |
ZG0Cr18Ni12Mo2Ti |
0Cr18Ni12Mo2Ti |
主要外型尺寸Main outer Size
|
PN1.6(MPa) |
|||||||||
|
通径(DN) |
L |
D |
D1 |
D2 |
b |
H |
Z-d |
重量 |
驱动装置 |
|
15 |
130 |
95 |
65 |
45 |
14 |
352 |
4-14 |
- |
LQ51 |
|
20 |
130 |
105 |
75 |
55 |
14 |
355 |
4-14 |
- |
LQ51 |
|
25 |
140 |
115 |
85 |
65 |
14 |
360 |
4-14 |
8 |
LQ51 |
|
32 |
165 |
135 |
100 |
78 |
15 |
386 |
4-18 |
13 |
LQ5-1 |
|
40 |
180 |
145 |
110 |
85 |
16 |
394 |
4-18 |
17 |
LQ5-1 |
|
50 |
200 |
160 |
125 |
100 |
16 |
472 |
4-18 |
25 |
Q10-6 3/4 |
|
65 |
220 |
180 |
145 |
120 |
18 |
486 |
4-18 |
60 |
Q10-6 3/4 |
|
80 |
250 |
195 |
160 |
135 |
20 |
579 |
8-18 |
65 |
Q30-6 3/4 |
|
100 |
280 |
215 |
180 |
155 |
20 |
595 |
8-18 |
75 |
Q30-6 3/4 |
|
125 |
320 |
245 |
210 |
185 |
22 |
650 |
8-18 |
97 |
Q60-4 3/4 |
|
150 |
360 |
280 |
240 |
210 |
24 |
739 |
8-23 |
162 |
Q120-2 3/4 |
|
200 |
400 |
335 |
295 |
265 |
26 |
799 |
12-23 |
226 |
Q120-2 3/4 |
|
250 |
533 |
406 |
362 |
324 |
30 |
890 |
12-25 |
- |
- |
|
300 |
610 |
483 |
432 |
381 |
32 |
940 |
12-25 |
- |
- |
