| 外型尺寸 | |
| 品牌 | 威尔顿 |
| 货号 | |
| 用途 | |
| 型号 | Q61F |
| 工作压差 | |
| 制造商 | 上海威尔顿阀门有限公司 |
| 压力环境 | 常压 |
| 介质温度 | ℃ |
| 驱动方式 | |
| 适用介质 | 蒸汽 |
| 是否进口 | 否 |
Q61F承插焊球阀属于手动类球阀。球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质，也可用于流体的调节与控制，球阀流体阻力小，结构简单，体积小，重量轻，紧密可靠，操作维修方便，不会引起阀门密封面的侵蚀，适用范围广。
Q61F承插焊球阀产品特征
|
公称压力 |
适用稳定范围 |
适用介质 |
承插焊标准SW |
|
1.6-6.4MPa |
-20～232℃～350℃ |
水、油、气及某些腐蚀性液体（W。O。G） |
GB12224.ANSIB16.25 |
Q61F承插焊球阀主要连接尺寸及重量
|
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
|
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
|
L |
68 |
68 |
72 |
82 |
90 |
112 |
120 |
145 |
185 |
210 |
268 |
|
H |
50 |
50 |
60 |
64 |
71 |
78 |
86 |
95 |
130 |
148 |
173 |
|
E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
|
F |
14.1 |
17.6 |
21.8 |
27.5 |
34.7 |
43.0 |
49.0 |
61.5 |
77.0 |
90.0 |
115.2 |
|
P |
10 |
10 |
10 |
13 |
13 |
16 |
16 |
18 |
18 |
20 |
20 |
Q61F承插焊球阀主要零件材料
|
零件名称 |
材质 |
|
|
阀体 |
不锈钢CF8M |
碳钢WCB |
|
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
阀盖 |
不锈钢CF8M |
碳钢WCB |
|
球体 |
不锈钢SS316 |
不锈钢SS304 |
|
阀杆 |
不锈钢SS316 |
不锈钢SS316 |
|
螺母 |
不锈钢SS304 |
FCD45 |
|
垫圈 |
不锈钢SS304 |
FCD45 |
|
手柄套 |
塑料 |
塑料 |
|
手柄 |
不锈钢SS304 |
不锈钢SS304 |
|
阀杆螺母 |
不锈钢SS304 |
B7 |
|
填料压盖螺母 |
不锈钢SS304 |
不锈钢SS304 |
|
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
止推垫圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
螺栓 |
不锈钢SS304 |
不锈钢SS304 |

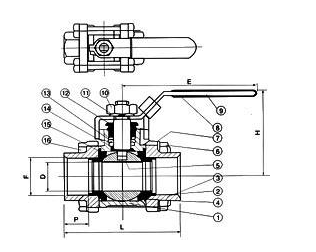

Q61F承插焊球阀结构图:
