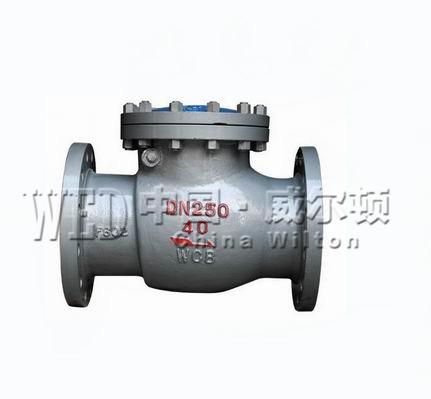

旋启式止回阀H44Y【高压止回阀结构图纸】

品牌：威尔顿

发布日期： 2023-03-01
更新日期： 2024-10-31

产品详请

外型尺寸
品牌	威尔顿
货号
用途
型号	H44Y
工作压差
制造商	上海威尔顿阀门有限公司
压力环境	常压
介质温度	-29-425℃
驱动方式
适用介质	蒸汽
是否进口	否

H44H、H44Y、H64H、H64Y铸钢旋启式止回阀产品概述:
H4(6)4H/Y止回阀的功能是控制管道内介质单向流向的阀门，用来防止管路中的介质倒流。止回阀属于自动阀类，启闭件靠流动介质的力量自行开启或关闭。止回阀只用于介质单向流动的管路上，阻止介质回流，以防发生事故。主要用于石油、化工、制药、化肥、电力等管路上。
特点及优点
产品的设计制造符合美国国家标准ANSI B16.34，美国石油学会标准API6D要求
阀门承压件采用精密铸造工艺浇铸，表面质量美观，无粘沙、冷隔等表面缺陷；内在质量稳定，无疏松、砂眼、裂纹等内在缺陷。
旋启式止回阀采用内装摇臂旋启式结构，阀门的所有启闭件都装于阀体内部，不穿透阀体，除了中法兰部位用密封垫片或密封环密封外，整体没有外漏点，杜绝了阀门外泄的可能。
旋启式止回阀摇臂和阀瓣连接处采用球面连接的结构，使得阀瓣在360℃范围内有一定的自由度，有适当的微量位置补偿。
旋启式止回阀密封副的密封面堆焊合金钢(13Cr)或硬质合金Stellite6,即使用在有细颗粒的介质中并不会因冲蚀而很快磨损。
美标铸钢旋启式止回阀设计与制造标准：
设计与制造：API6D、ANSI/ASME B16.34
结构长度：ANSI/ASME B16.10、API6D
法兰尺寸：ANSI/ASME B16.5、API605
压力温度：ANSI/ASME B16.34
对焊连接尺寸：ANSI/ASME B16.25
检验与试验：API598、API6D

压力试验

公称压力 PN(Lb)	强度试验		水密封试验		气密封试验
	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.1	450	2.2	315	0.5-0.7	60-100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630
900	23.1	3350	16.8	2440
1500	38.4	5575	28.1	4080
2500	64.6	9367	47.4	6873

公称压力 PN (MPa)	强度试验		水密封试验		气密封试验
	1.5* PN (MPa)		1.1* PN (MPa)		0.5-0.7 (MPa)
1.6	2.4		1.8		0.6 MPa
2.5	3.8		2.8
4.0	6.0		4.4
6.4	9.6		7.1
10.0	15.0		11.0
16.0	24.0		17.6

美标铸钢止回阀的材料明细表 (Main Material List)

序号 NO.	零件名称 Part Name	碳钢系列 Carbon Steel	合金钢系列 Alloy steel	不锈钢系列 Stainless Steel
序号 NO.	零件名称 Part Name	ASTM
1	阀体/Body	A216/WCB	A217/WC9	A351/CF8	A351/CF3M
2	阀座/ Seat Ring	A105	A182/304	A182/304	A182/316L
3	阀瓣/Disc	A105	A182/F304	A182/F304	A182/F316L
4	摇杆/Hinge	A216/WCB	A217/WC9	A351/CF8	A351/CF3M
5	密封垫片/Gasket	304+夹柔性石墨		316+夹柔性石墨?? (或PTFE )	316L+夹柔性石墨??? (或PTFE)
6	销轴/Hinge Pin	A182F6	A182/F304	A182/F304	A182/F316L
7	阀盖/Bonnet	A216/WCB	A217/WC9	A351/CF8	A351/CF3M
8	螺柱/Stud	A193/B7	A193/B16	A193/B8	A193/B8M
9	六角螺母/ Nut	A194/2H	A194/7	A194/8	A194/8
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定

美标铸钢止回阀主要安装尺寸及重量：(Dimensions and Weight) 单位：mm/in

Class 150
DN(mm)	15	25	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	750
NPS(in)	1/2	1	1-1/2	2	2-1/2	3	4	5	6	8	10	12	14	16	18	20	24	28	30
L(RF-BW)	108	127	165	203	216	241	292	330	356	495	622	699	787	864	978	978	1295	1448	1524
L(RF-BW)	4.3	5	6.5	8	8.5	9.5	11.5	13	14	19.5	24.5	27.5	31	34	38.5	38.5	51	57	60
L(RTJ)	119	140	178	216	229	254	305	343	368	508	635	711	800	876	991	991	1308	1461	1537
L(RTJ)	4.7	5.5	7	8.5	11.5	10	12	13.5	14.5	20	25	28	31.5	34.5	39	39	51.5	57.5	60.5
H	130	140	150	170	180	185	215	240	260	300	350	400	450	480	540	600	680	710	790
H	5.1	5.5	6	6.8	7.1	7.4	8.5	9.5	10.3	11.9	13.9	15.8	17.8	19	21.3	25.6	26.8	28	31.1
RF(Kg)	7	8	11	15	23	33	44	69	78	137	207	279	428	555	775	835	1295	1450	1620
BW(Kg)	6	7	8.5	12	16	24	34	57	63	122	175	229	368	483	685	720	1150	1300	1450
