| 外型尺寸 | |
| 品牌 | 威尔顿 |
| 货号 | |
| 用途 | |
| 型号 | H |
| 工作压差 | |
| 制造商 | 上海威尔顿阀门有限公司 |
| 压力环境 | 常压 |
| 介质温度 | 540℃ |
| 驱动方式 | |
| 适用介质 | 蒸汽 |
| 是否进口 | 否 |

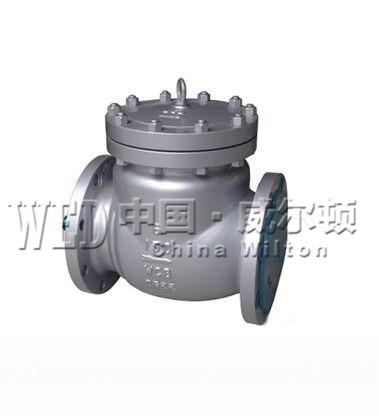

H44H美标旋启式止回阀适用于公称压力PN1.6Mpa～42.0Mpa、Class150～2500LB；公称通径DN15～1200mm、PNS1/2～48"；工作温度：-196～540℃的各种管路上，用于防止介质倒流。阀体材料有：碳钢、不锈钢等，可使用于水、蒸汽、燃气、油品、酸类介质等。
H44H美标旋启式止回阀是我公司根据美国国家标准ANSIB16.34，美国石油学会标准API16D要求生产。用于150LB-2500LB压力的水、油品、蒸汽等管道系统。
工作原理：
H44H美标旋启式止回阀采用内装摇臂旋启式结构，阀瓣绕转轴作旋转运动，靠介质流动推开阀瓣介质通过，当介质倒流时，阀瓣靠自身重量以及倒流介质的作用，关闭阀门。
产品特点：
1、选材考究，符合国内、外相关标准，材料的全面质量高。
2、产品根据美国国家标准ANSIB16.34，美国石油学会标准API16D要求生产。
3、可采用各种配管法兰标准及法兰密封型式，满足各种工程需要及用户要求。
4、阀体材料品种齐全，垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
5、密封副配对先进合理，阀瓣、阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成，耐磨、耐高温。
产品标准：
|
名称 |
止回阀 |
|
设计标准 |
APl6D．JlS B2074-2084 |
|
结构长度 |
ANSIB16.10,JISB2002 |
|
配管法兰 |
ANSI B16.5、JISB2212-2214 |
|
对焊端尺寸 |
ANSlB16.25 |
|
检验与试 |
APl6D或APl598,JlSB2003 |
试压规范 ：
|
压力等级或公称压力 |
壳体试验 |
密封试验 (MPa) |
|
|
高压液密封 |
低压气密封 |
||
|
150Lb．PN2.0MPa |
2.94 |
2.16 |
0.6 |
|
300Lb．PN5．OMPa |
7.67 |
5.62 |
|
|
600Lb．PNl O.OMPa |
15.3 |
11.23 |
|
|
JISlOK |
2.1 |
1.6 |
|
|
JIS20K |
5.1 |
3.8 |
|
【主要零件材料及性能规范】 ：
|
零件名称 |
材 料 |
|||||||
|
阀体 |
ASTM A216 |
ASTM A351 |
ASTM A351 |
ASTM A351 |
ASTM A351 |
|||
|
销轴 |
1Crl3 |
OCrl8Ni9 |
OCrl7Nil2M02 |
OOCrl9Nil0 |
OOCrl7Nil4M02 |
|||
|
F6a |
304 |
316 |
304L |
316L |
||||
|
阀瓣 |
密封面 |
13Cr |
13Cr |
STL |
本体 本体 STL |
|||
|
阀座 |
13Cr |
STL |
STL |
|||||
|
阀瓣螺母 |
1Crl3 |
0Crl8Ni9 |
OCrl7Nil2M02 |
00Crl9NilO |
OOCrl7Ni4M02 |
|||
|
410 |
304 |
316 |
304L |
316L |
||||
|
防松销 |
OCCr8Ni9 |
0Crl7Nil2M02 |
00Crl9NilO |
00Crl7Nil4M02 |
||||
|
304 |
316 |
304L |
316L |
|||||
|
垫片 |
柔性石墨复合垫 (芯板：碳钢或不锈钢)不锈钢带，柔性石墨缠绕垫 |
|||||||
