| 外型尺寸 | |
| 品牌 | 威尔顿 |
| 货号 | |
| 用途 | |
| 型号 | H14W |
| 工作压差 | |
| 制造商 | 上海威尔顿阀门有限公司 |
| 压力环境 | 常压 |
| 介质温度 | 200℃ |
| 驱动方式 | |
| 适用介质 | 水 |
| 是否进口 | 否 |

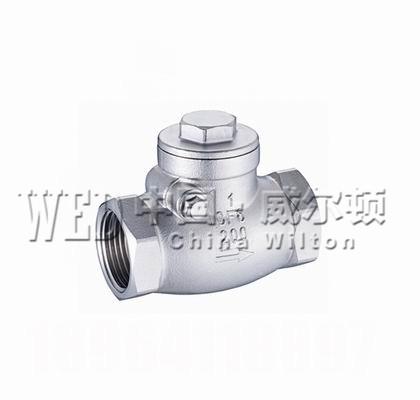

H14W内螺纹旋启式止回阀选用于公称压力PN1.6～6.4MPa,工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上。适用介质为：水、油品、蒸汽等。
性能规范
|
公称压力 |
PN |
1.6, 2.5, 4.0, 6.4 |
MPa |
|
强度试验压力 |
PT |
2.4, 3.8, 6.0, 7.6 |
|
|
低压气密封试验压力 |
|
0.6 |
|
|
高压气密封试验压力 |
2.0, 3.0, 4.8, 7.6 |
||
|
适用介质 |
H14W-(16-64)C |
H14W-(16-64)P |
H14W-(16-64)R |
|
水、油品、汽 |
硝酸类 |
醋酸类 |
|
|
适用温度 |
-40～180 |
||
主要零件材料
|
序号NO. |
零件名称 |
材质 |
|
1 |
阀体 |
不锈钢CF8M/CF8 |
|
2 |
阀盖 |
不锈钢CF8M/CF8 |
|
3 |
摇杆插销 |
不锈钢316/304 |
|
4 |
阀瓣 |
不锈钢CF8M/CF8 |
|
5 |
螺塞 |
不锈钢316/304 |
|
6 |
螺塞垫片 |
聚四氟乙烯PTFE |
主要连接尺寸及重量
|
SIZE |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
21/2" |
3" |
|
A |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
|
H |
42 |
51 |
60 |
67 |
75 |
81 |
93 |
104 |
|
L |
65 |
80 |
90 |
105 |
120 |
140 |
180 |
200 |
|
重量WT(kg) |
310 |
445 |
680 |
1040 |
1490 |
2020 |
|
|
内螺纹旋启式止回阀结构图:
