| 型号 | H42F46-16C |
| 工作压差 | |
| 制造商 | 上海威尔顿阀门有限公司 |
| 压力环境 | 常压 |
| 介质温度 | 150℃ |
| 驱动方式 | |
| 适用介质 | 水 |
| 是否进口 | 否 |
1、衬氟升降直通式止回阀
主要型号有H41S型，结构一般与截止阀相似，其阀瓣沿着通道中心作升降运动，动作可靠，一般只能安装在水平管路上。
2、衬氟升降立式止回阀
主要型号有H42S型、H72S型、H40S型，其中H40S型是一种新型结构，阀瓣为球型，共同特点是阀瓣沿阀体通路轴线做升降运动，一般应安装在垂直管路。
3、衬氟旋启式止回阀
主要型号有H44S型，H74S型单瓣旋启式和H76S型双瓣旋启式，阀瓣绕转轴作旋转运动，其流体阻力一般小于升降式止回阀，它适用于较大口径的场合，安装位置不受限制，通常安装于水平管路。
4、衬氟蝶式止回阀
主要型号有H47PO型，结构为软密封双偏心法兰连接，微阻缓闭蝶形止回阀阀外设计了缓闭装置，有利于减少流阻和振动，减少水锤影响。衬氟升降式式止回阀技术参数及执行标准
|
|
升降直通式 |
升降立式 |
对夹升降立式 |
单瓣旋启式 |
双瓣旋启式 |
蝶式 |
|
公称通径(mm) |
DN15~500 |
15~500 |
DN15~300 |
DN15~500 |
DN50~1200 |
DN200~1800 |
|
公称压力(MPa) |
PN0.6~1.6 |
PN0.6~1.6 |
PN0.6~2.5 |
PN0.6~2.5 |
PN0.6~4.0 |
PN0.6~1.6 |
|
阀门材料 |
灰铸铁、碳钢、不锈钢 |
|||||
|
衬里材料 |
PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE |
GXPO |
||||
|
适用介质 |
详见防腐衬里材料 |
|||||
|
工作温度(℃) |
||||||
|
设计制造 |
GB/T13932-1992、GB/T12235-1989、Q/ZXD 01-1999、API6D |
|||||
|
结构长度 |
GB/T 12221-1989 |
|||||
|
连接法兰 |
JB/T 82.1-94、GB/T9113.1-2000 |
|||||
|
压力试验 |
GB/T 13927-1992 |
|||||
衬氟止回阀主要外形和连接尺寸：
|
公称通经 |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
D |
D1 |
D2 |
f |
b |
Z-φd |
|
|
DN(mm) |
NPS(inch) |
PN1.0MPa |
PN1.6MPa |
|||||||||||
|
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
130 |
95 |
65 |
2 |
14 |
4-φ14 |
|
20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
150 |
105 |
75 |
2 |
16 |
4-φ14 |
|
25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
160 |
115 |
85 |
2 |
16 |
4-φ14 |
|
32 |
5/4 |
180 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
180 |
135 |
100 |
2 |
18 |
4-φ18 |
|
40 |
3/2 |
200 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
200 |
145 |
110 |
3 |
18 |
4-φ18 |
|
50 |
2 |
230 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
230 |
160 |
125 |
3 |
20 |
4-φ18 |
|
65 |
5/2 |
290 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
290 |
180 |
145 |
3 |
20 |
4-φ18 |
|
80 |
3 |
310 |
195 |
160 |
135 |
3 |
22 |
4-φ18 |
310 |
195 |
160 |
3 |
22 |
4-φ18 |
|
100 |
4 |
350 |
215 |
180 |
155 |
3 |
22 |
8-φ18 |
350 |
215 |
180 |
3 |
24 |
8-φ18 |
|
125 |
5 |
400 |
245 |
210 |
185 |
3 |
24 |
8-φ18 |
400 |
245 |
210 |
3 |
26 |
8-φ18 |
|
150 |
6 |
480 |
280 |
240 |
210 |
3 |
24 |
8-φ23 |
480 |
280 |
240 |
3 |
28 |
8-φ23 |
|
200 |
8 |
600 |
335 |
295 |
265 |
3 |
26 |
8-φ23 |
495 |
335 |
295 |
3 |
30 |
12-φ23 |
|
250 |
10 |
622 |
390 |
350 |
320 |
3 |
28 |
12-φ23 |
622 |
405 |
355 |
3 |
32 |
12-φ25 |
|
300 |
12 |
698 |
440 |
400 |
368 |
4 |
28 |
12-φ23 |
698 |
460 |
410 |
4 |
34 |
12-φ25 |
|
350 |
14 |
787 |
500 |
460 |
428 |
4 |
30 |
16-φ23 |
787 |
520 |
470 |
4 |
38 |
16-φ25 |

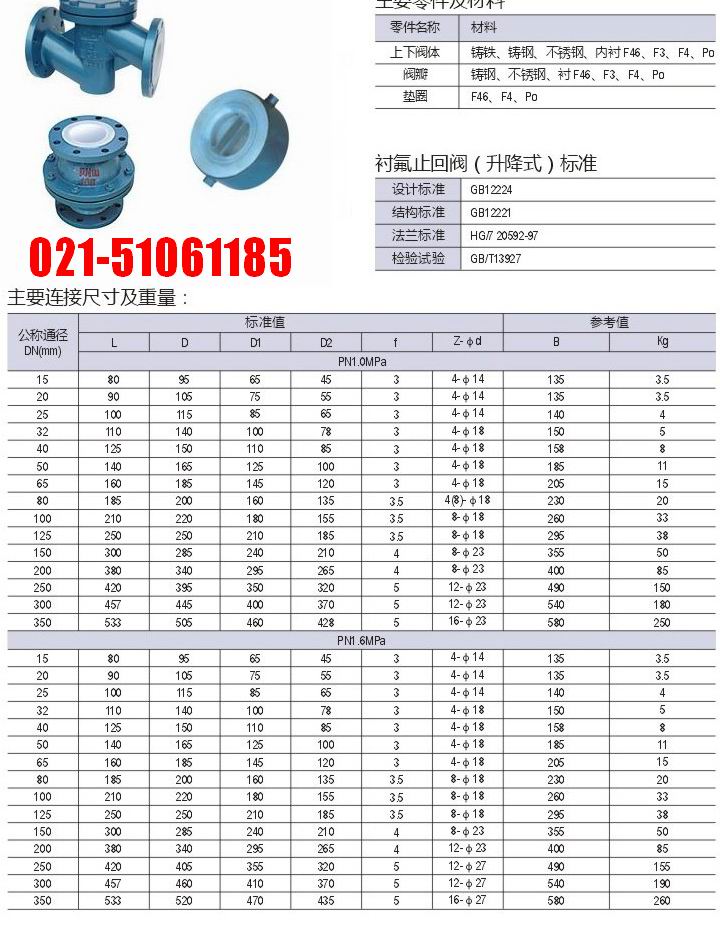

衬氟升降式止回阀H42F46-16C结构图:
