| 外型尺寸 | |
| 品牌 | 威尔顿 |
| 货号 | |
| 用途 | |
| 型号 | H41H |
| 工作压差 | |
| 制造商 | 上海威尔顿阀门有限公司 |
| 压力环境 | 常压 |
| 介质温度 | -20℃-350℃℃ |
| 驱动方式 | |
| 适用介质 | 蒸汽 |
| 是否进口 | 否 |
德标止回阀适用于公称压PN1.6-4.0MPa,工作温度-20℃-350℃的石油、化工、制药、化肥、电力工业等各种工况的管路上，切断或接通管路介质。
其主要结构特点
1、产品结构合理、密封可靠、性能优良、造型美观；
2、密封面堆焊Co硬质合金、耐磨、耐腐、抗磨擦性能好、使用寿命长；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗磨擦性能；
4、双重密封，性能更可靠；
5、阀杆升降位置指示更直观；
6、零件材料，法兰和对焊尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
技术规范
|
结构形式Construction |
DIN3356 |
|
结构长度face to face dimension |
DIN3202 |
|
连接法兰flanged ends |
DIN2543-2546 |
|
试验和检验test&inspection |
DIN3230-75 |
产品性能规范
|
公称压力（MPa） |
壳体试验压力（MPa） |
密封试验压力（MPa） |
适用温度（℃） |
适用介质 |
|
1.6 |
2.4 |
1.76 |
-20℃-350℃ |
水、蒸汽、油品等 |
|
2.5 |
3.75 |
2.75 |
||
|
4.0 |
6.0 |
4.4 |
主要零部件材质
|
序号NO. |
名称part name |
材质material |
|
1 |
阀体body |
GS-C25、CF8、CF3 |
|
2 |
阀瓣disc |
2CR13、F304、F316 |
|
3 |
金属垫片Metal spiral wound gasket |
石棉+不锈钢 |
|
4 |
阀盖bonnet |
GS-C25、CF8、CF3 |
|
5 |
六角螺母Hexagon nut |
ASTMA193 2H、A193-8、A193-8M |
|
6 |
双头螺栓bolt |
ASTMA193 B7、A193-B8、A193-B8M |
16尺寸及重量
|
压力等级 |
PN16 |
|||||||||||||
|
口径size |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
|
H |
70 |
70 |
80 |
80 |
85 |
95 |
110 |
130 |
155 |
165 |
215 |
285 |
325 |
365 |
|
Kv |
5.7 |
7.8 |
11.8 |
17.9 |
27.9 |
48.5 |
77.6 |
109 |
168 |
251 |
389 |
664 |
1017 |
1446 |
|
重量（kg）Weight |
2.4 |
3.0 |
3.8 |
5.7 |
7.4 |
10.3 |
15.2 |
20.4 |
31 |
49 |
69 |
132 |
198 |
278 |
25尺寸及重量
|
压力等级 |
PN16 |
|||||||||||||
|
口径size |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
|
H |
70 |
70 |
80 |
80 |
85 |
95 |
110 |
130 |
155 |
165 |
215 |
285 |
325 |
365 |
|
Kv |
5.7 |
7.8 |
11.8 |
17.9 |
27.9 |
48.5 |
77.6 |
109 |
168 |
251 |
389 |
664 |
1017 |
1446 |
|
重量（kg）Weight |
2.4 |
3.0 |
3.8 |
6 |
8 |
11 |
16 |
21 |
32 |
51 |
70 |
136 |
318 |
330 |
40尺寸及重量
|
压力等级 |
PN16 |
|||||||||||||
|
口径size |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
|
H |
70 |
70 |
80 |
80 |
85 |
95 |
110 |
130 |
155 |
165 |
215 |
285 |
325 |
365 |
|
Kv |
5.7 |
7.8 |
11.8 |
17.9 |
27.9 |
48.5 |
77.6 |
109 |
168 |
251 |
389 |
664 |
1017 |
1446 |
|
重量（kg）Weight |
2.4 |
3.0 |
3.8 |
7.1 |
10.4 |
12.7 |
22.5 |
28 |
40 |
64 |
90 |
170 |
240 |
370 |

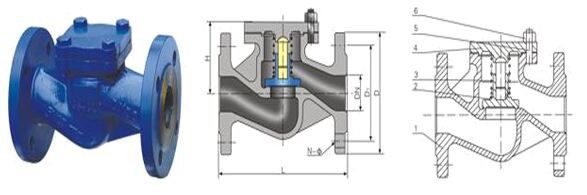

H41H德标止回阀结构图:
