| 外型尺寸 | |
| 品牌 | 威尔顿 |
| 货号 | |
| 用途 | |
| 型号 | YQ98004 |
| 工作压差 | |
| 制造商 | 上海威尔顿阀门有限公司 |
| 压力环境 | 常压 |
| 介质温度 | 100℃ |
| 驱动方式 | |
| 适用介质 | 水 |
| 是否进口 | 否 |
YQ98004型过滤活塞式缓闭止回阀安装在自来水厂及高层建筑给水系统，以及其它给水系统的水泵出口管道上，防止介质倒流，防止水锤及水击现象的产生。当水泵开启时，水通过导管进入中腔，推动活塞上升，主阀开关。当水泵停止工作时，活塞在回水压力下降，由于进口处针形阀比出口球阀流量小，因此活塞缓慢下降，主阀也随之缓慢关闭。一阀兼具电动阀，逆止阀和水锤消除器，可以有效地提高供水系统的安全可靠性。我公司生产YQ98004型过滤活塞式止回阀平稳可靠，消除压力余波。
特点:
1、消除水锤效果好。将缓开、速闭消除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生。
2、操作方便。只需操作水泵电机启闭按扭，阀门即按照水泵操作规程实现自动开闭。
3、节能效果好。阀体采用了全通道流线型直流式设计，压力损失小、流量大、具体积小、重量轻。
YQ98004型过滤活塞式缓闭止回阀--主要技术参数：
|
公称压力 |
公称通径 |
较低动作压力 |
缓闭时间 |
适用介质 |
适用温度 |
法兰标准 |
试验标准 |
|
1.0～2.5MPa |
DN50～400mm |
≥0.04 Mpa |
3~60s（可调） |
水、油 |
0～100℃ |
GB/T17241.6 |
GB/T13927 |
YQ98004型过滤活塞式缓闭止回阀--零件材质：
|
零件名称 |
材质 |
|
阀体、阀盖 |
铸铁、铸钢 |
|
阀座 |
锡青铜、不锈钢 |
|
阀瓣 |
碳钢、不锈钢+NBR |
|
阀杆 |
铝青钢、铬不锈钢 |
|
活塞 |
铬不锈钢+NBR |
|
过滤网 |
不锈钢 |
|
弹簧 |
不锈钢 |
YQ98004型过滤活塞式缓闭止回阀--连接尺寸：
|
公称通径 DN |
尺寸（公称压力 PN1.6/2.5Mpa） |
||||||
|
L |
H |
D |
K |
N-￠ |
H1 |
H2 |
|
|
40 |
270 |
400 |
150 |
110 |
￠18*4 |
155 |
236 |
|
50 |
270 |
400 |
160 |
125 |
￠18*4 |
155 |
236 |
|
65 |
290 |
410 |
185 |
1450 |
￠18*4 |
165 |
250 |
|
80 |
360 |
425 |
200 |
160 |
￠18*8 |
180 |
280 |
|
100 |
400 |
460 |
220 |
180 |
￠18*8 |
210 |
310 |
|
125 |
470 |
550 |
250 |
210 |
￠18*8 |
240 |
370 |
|
150 |
535 |
610 |
285 |
240 |
￠23*8 |
260 |
413 |
|
200 |
670 |
772 |
340 |
295 |
￠23*12 |
330 |
510 |
|
250 |
780 |
935 |
405 |
355 |
￠27*12 |
410 |
568 |
|
300 |
895 |
1000 |
460 |
410 |
￠27*12 |
485 |
1075 |
|
350 |
1000 |
920 |
520 |
470 |
￠27*12 |
260 |
不带过滤器 |
|
400 |
1120 |
1145 |
580 |
525 |
￠30*12 |
290 |
不带过滤器 |

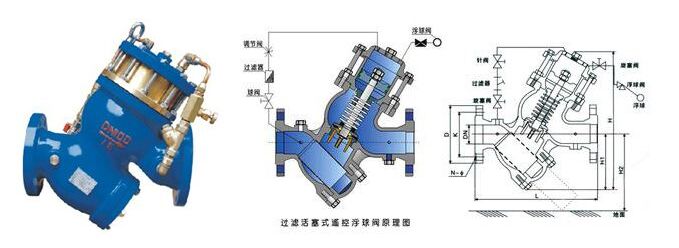

YQ98004过滤活塞式止回阀结构图:
