| 外型尺寸 | |
| 品牌 | 威尔顿 |
| 货号 | |
| 用途 | |
| 型号 | Z545X |
| 工作压差 | |
| 制造商 | 上海威尔顿阀门有限公司 |
| 压力环境 | 常压 |
| 介质温度 | 100℃ |
| 驱动方式 | |
| 适用介质 | 水 |
| 是否进口 | 否 |
弹性座封闸阀Z545X型大口径弹性座封闸阀采用较 的球墨铸铁或碳钢铸造而成,具有强度高、重量轻，几何尺寸 的特点。闸板具有互换的功能，加装螺旋伞齿轮省力机构，一人可非常轻松自如地开关，也可根据用户的要求加装开闭指示柱，或电、气动执行机构，密封、防锈功能 ，安全可靠，使用寿命长。可立式或卧式安装。可广泛用于给排水系统、污水处理系统、市政建设及矿山、电力、冶金、等行业。
Z545X型大口径弹性座封闸阀压力试验：
|
公称压力 |
强度试验 |
水密封/上密封试验 |
气密封试验 |
|
1.5* PN (MPa) |
1.1* PN (MPa) |
0.5-0.7 (MPa) |
|
|
1.0 |
1.5 |
1.1 |
0.6 MPa |
|
1.6 |
2.4 |
1.8 |
|
|
2.5 |
3.8 |
2.8 |
Z545X型大口径弹性座封闸阀主要零部件材料明细表：
|
序 号 |
零件名称 |
材 质 |
|
1 |
阀体 |
灰铸铁、球墨铸铁、铸钢 |
|
2 |
闸板 |
球墨铸铁外覆三元乙丙或丁腈橡胶 |
|
3 |
内六角螺栓 |
碳化处理 |
|
4 |
密封圈 |
丁腈橡胶、三元乙丙 |
|
5 |
阀盖 |
灰铸铁、球墨铸铁、铸钢 |
|
6 |
阀杆 |
不锈钢 |
|
7 |
“O”形圈密封圈 |
丁腈橡胶、三元乙丙 |
|
8 |
止推轴承 |
锡青铜 |
|
9 |
螺栓 |
不锈钢 |
|
10 |
压盖 |
球墨铸铁、铸钢 |
|
11 |
防尘罩 |
丁腈橡胶 |
|
12 |
手轮 |
铸铁 |
Z545X型大口径弹性座封闸阀主要零技术参数：
|
公称压力：1.0～2.5MPa |
工作温度:0～120℃ |
法兰标准:GB/T17241.6 GB9113 |
|
公称通径：500～1200mm |
适用介质:水、油、气等 |
试验标准:GB/T13927 、API598 |
Z545X型大口径软密封闸阀主要连接外型尺寸: (单位:mm)
|
DN |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
|
L |
458 |
508 |
660 |
720 |
780 |
840 |
960 |
|
Hmin(全关) |
1480 |
1665 |
2200 |
2800 |
2800 |
3000 |
3000 |
|
Hmax(全开) |
1650 |
1900 |
2350 |
2950 |
295 |
3150 |
3150 |
|
H（电 动） |
电动装置可由用户指定 |
||||||

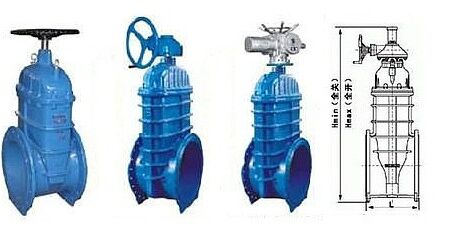

大口径弹性座封闸阀Z545X结构图:
