| 外型尺寸 | |
| 品牌 | 威尔顿 |
| 货号 | |
| 用途 | |
| 型号 | PZ573H |
| 工作压差 | |
| 制造商 | 上海威尔顿阀门有限公司 |
| 压力环境 | 常压 |
| 介质温度 | 200℃ |
| 驱动方式 | |
| 适用介质 | 水 |
| 是否进口 | 否 |
1.公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
2.公称通径：DN50～500mm NPS 2"～20"
3.适用温度：-38～＋200℃（具体温度范围视密封副材质和介质性质而定） 4.连接法兰：ANSI B16.5、GB／T9113、JB／T79、HG、SH、JIS、DIN、NF、BS
5.主体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
6.密封型式：硬密封、软密封
7.泄漏量：硬密封：D级（液体0.1×DN mm3／s）软密封：A级 （零泄漏）
8.配套附件：安装法兰

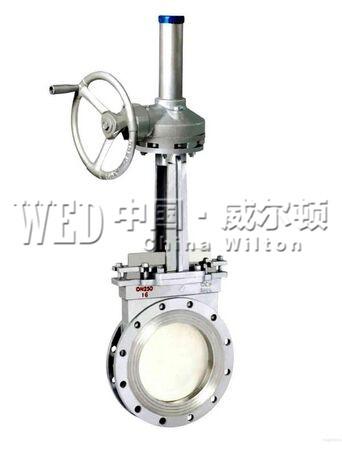

PZ573H伞齿轮对夹式刀型闸阀特点：
1、采用全圆形的通道设计，刀板底端加工成刀刃，光洁度高，保证了良好的密封性。
2、在刀板上端安装有聚四氟乙烯、刮泥器，可防止粉尘砂砾等擦伤性物质进入填料盒。
3、聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端，可防止颗粒物料直接冲刷在密封上，从而可改善的工作条件，延长寿命。
4、根据需要，可在阀体四周设置多个冲洗口，直接用空气、蒸汽或水进行冲洗，防止沉淀物逐渐堆积，对于输入困难的流体特别适用。
5、伞齿轮对夹式刀型闸阀设计紧凑、占据空间小、重量轻、易于安装、耐磨防堵措施完善，便于维修，使用寿命长。广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下。
PZ573H伞齿轮对夹式刀型闸阀性能参数：
|
公称压力 |
DN |
L |
D1 |
D2 |
H |
n-M |
|
0.6MPa |
50 |
43 |
90 |
110 |
475 |
4-M12 |
|
60 |
46 |
110 |
130 |
500 |
4-M12 |
|
|
80 |
46 |
125 |
150 |
535 |
4-M16 |
|
|
100 |
52 |
145 |
170 |
605 |
4-M16 |
|
|
125 |
56 |
175 |
200 |
665 |
8-M16 |
|
|
150 |
56 |
200 |
225 |
765 |
8-M16 |
|
|
200 |
60 |
255 |
280 |
880 |
8-M16 |
|
|
250 |
68 |
310 |
335 |
1020 |
12-M16 |
|
|
300 |
78 |
362 |
395 |
1220 |
12-M20 |
|
|
350 |
78 |
412 |
445 |
1375 |
12-M20 |
|
|
400 |
102 |
462 |
495 |
1560 |
16-M20 |
|
|
450 |
|
|
|
|
|
