| 外型尺寸 | |
| 品牌 | 威尔顿 |
| 货号 | |
| 用途 | |
| 型号 | Z41H-10C |
| 工作压差 | |
| 制造商 | 上海威尔顿阀门有限公司 |
| 压力环境 | 常压 |
| 介质温度 | 100℃ |
| 驱动方式 | |
| 适用介质 | 水 |
| 是否进口 |
是我司科研发的新型产品，替代传统铸铁阀门，结构紧凑、设计合理、阀门刚性好，通道流畅、流阻系数小。密封面采用不锈钢和硬质合金，使用寿命长。采用柔性石墨填料、密封可靠、操作轻便灵活。驱动方式分手动、电动、气动、齿轮传动；结构型：弹性楔式单闸板、刚性楔式单闸板和双闸板型式。广泛适用于石油化工，冶金，水处理，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。
|
型号 |
公称压力MPa |
试验压力MPa |
工作温度 |
使用介质 |
|
|
密封 |
强度 |
||||
|
Z41H-10 |
1.0 |
1.1 |
1.5 |
≤100-200℃ |
水、蒸汽、油 |
|
Z41W-10 |
|||||
|
Z41T-10 |
|||||
Z41H-10C低压明杆铸钢闸阀主要零件材料
|
型号 |
阀体、阀盖、闸板 |
密封圈 |
阀 杆 |
填 料 |
|
Z41H-10 |
灰铸铁、铸钢 |
|
碳钢、不锈钢 |
|
|
Z41W-10 |
||||
|
Z41T-10 |
||||
|
Z41T-16 |
||||
|
Z41W-16 |
||||
|
Z41H-16C |
||||
|
Z41T-16C |
||||
|
Z41W-16C |
Z41H-10C低压明杆铸钢闸阀主要外形尺寸
|
口 径 |
Z41T-10 |
Z41-16（C） |
||||||
|
L |
D |
H |
D0 |
L |
D |
H |
D0 |
|
|
40 |
165 |
145 |
300 |
160 |
240 |
345 |
200 |
160 |
|
50 |
180 |
160 |
300 |
180 |
250 |
355 |
240 |
180 |
|
65 |
195 |
180 |
340 |
180 |
265 |
375 |
240 |
180 |
|
80 |
210 |
195 |
360 |
200 |
280 |
435 |
280 |
200 |
|
100 |
230 |
215 |
400 |
200 |
300 |
500 |
320 |
200 |
|
125 |
255 |
245 |
500 |
240 |
325 |
615 |
360 |
240 |
|
150 |
280 |
280 |
550 |
240 |
350 |
675 |
360 |
240 |
|
200 |
330 |
335 |
620 |
320 |
400 |
750 |
400 |
320 |
|
250 |
380 |
390 |
700 |
320 |
450 |
970 |
450 |
320 |

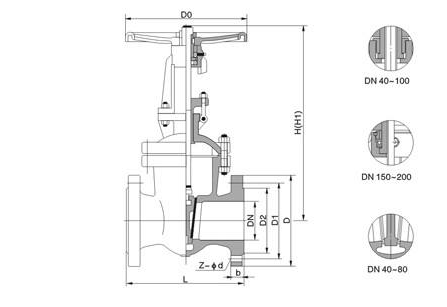

Z41H-10C低压明杆铸钢闸阀结构图:
