| 外型尺寸 | |
| 品牌 | 威尔顿 |
| 货号 | |
| 用途 | |
| 型号 | Z44T~Z44W |
| 工作压差 | |
| 制造商 | 上海威尔顿阀门有限公司 |
| 压力环境 | 常压 |
| 介质温度 | 100℃ |
| 驱动方式 | |
| 适用介质 | 水 |
| 是否进口 | 否 |
闸阀:平行式双闸板闸阀适用于介质为水、污水的管路上作闭路设备用，不允许作调节调节流量和排空使用。广泛适用于石油、化工、制药、电力等行业。在公称压力≤l.0MPa的蒸汽、水、油类等介质的管路上作启闭用。我厂可生产平行式双闸板闸阀、平行式单闸板闸阀、明杆平行式双闸板闸阀、明杆平行式单闸板闸阀。
平行式双闸板闸阀产品特点：
1、当系统正常工作时，闸板以1.0m/min匀速启、闭；而系统断电等事故状态时的关闭分为快、慢关两个阶段。100-20%开度为快关，时间10（S）。20-0%开度为慢关，时间为40（S）。
2、用在水泵出口作截止、止回阀使用，该阀还具有阀杆锁定装置。保证运行安全。
3、Z943T型闸阀选用新型电动装置，可就地操作也可远控，并能满足计算机程控要求。控制准确、安全、可靠。
平行式双闸板闸阀性能规范：
|
型号 |
公称压力（MPa） |
试验压力（MPa） |
工作温度（℃） |
适用介质 |
|
|
强度（水） |
密封（水） |
||||
|
Z44T-10 |
1.0 |
1.5 |
1.1 |
≤120 |
蒸汽、水 |
|
Z44W-10 |
≤100 |
油品、煤气 |
|||
四、闸阀:平行式双闸板闸阀主要零件材料：
|
零件名称 |
材料 |
|
|
Z44T-110 |
Z44W-10 |
|
|
阀体、阀盖、阀轮 |
灰铸铁 |
灰铸铁 |
|
阀板 |
灰铸铁+黄钢 |
灰铸铁 |
|
阀杆 |
碳钢 |
碳钢 |
|
丁楔 |
铸钢 |
铸钢 |
|
阀杆螺母 |
青钢 |
青钢 |
闸阀:平行式双闸板闸阀外形尺寸和连接尺寸：
|
型号 |
公称通径DN（mm） |
尺寸 |
重量（kg） |
|||||||
|
L |
D |
D1 |
D2 |
b-f |
Z-Φd |
H |
Do |
|||
|
Z44T-10 |
40 |
165 |
145 |
145 |
85 |
18-3 |
4-18 |
240 |
135 |
16.5 |
|
50 |
180 |
160 |
160 |
100 |
20-3 |
4-18 |
260 |
180 |
20 |
|
|
65 |
195 |
180 |
180 |
120 |
20-3 |
4-18 |
300 |
180 |
25.5 |
|
|
80 |
210 |
195 |
195 |
135 |
22-3 |
4-18 |
345 |
200 |
31 |
|
|
100 |
230 |
215 |
215 |
155 |
22-3 |
8-18 |
395 |
200 |
47 |
|
|
125 |
255 |
245 |
245 |
185 |
24-3 |
8-18 |
478 |
240 |
64 |
|
|
150 |
280 |
280 |
280 |
210 |
24-3 |
8-23 |
558 |
240 |
100 |
|
|
200 |
330 |
335 |
335 |
265 |
26-3 |
8-23 |
720 |
320 |
144 |
|
|
250 |
380 |
390 |
390 |
320 |
28-3 |
12-23 |
845 |
320 |
- |
|
|
300 |
420 |
440 |
440 |
368 |
28-4 |
12-23 |
990 |
400 |
- |
|
|
350 |
450 |
500 |
500 |
428 |
30-3 |
16-23 |
1100 |
400 |
- |
|
|
400 |
480 |
565 |
565 |
482 |
32-3 |
16-25 |
1200 |
500 |
- |
|
|
450 |
510 |
615 |
615 |
532 |
32-3 |
20-25 |
1300 |
500 |
- |
|
|
500 |
540 |
670 |
670 |
585 |
34-3 |
20-25 |
1500 |
500 |
- |
|

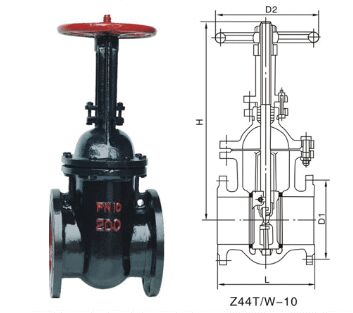

Z44T~Z44W平行式双闸板闸阀结构图:
