| 外型尺寸 | |
| 品牌 | 威尔顿 |
| 货号 | |
| 用途 | |
| 型号 | Z543H |
| 工作压差 | |
| 制造商 | 上海威尔顿阀门有限公司 |
| 压力环境 | 高压 |
| 介质温度 | 200℃ |
| 驱动方式 | |
| 适用介质 | 弱酸碱介质 |
| 是否进口 | 否 |
Z543H导流孔平行式闸阀主要用途高中压法兰连接的闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有：手动、齿轮传动、电动、气动等。
二、结构与特点：
1、选材考究，符合国内外相关标准，材料的全面质量高。
2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。
3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手动，启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
三、产品标准
1、设计制造按GB12234-89
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按GB13927
|
型号 |
公称压力 |
实验压力 |
工作温度(℃) |
适用介质 |
||
|
强度(水)(Mpa) |
密封(水)空气 |
低压密封空气(Mpa) |
||||
|
Z543H导流孔平行式闸阀 |
1.6 |
2.4 |
1.8 |
0.6 |
≤200 |
NITRICACID |
|
硝酸类 |
||||||
|
ACETICACID |
||||||
|
醋酸类 |
||||||
|
NITRICACID |
||||||
|
联系商家 |
2.5 |
3.8 |
2.8 |
0.6 |
≤200 |
硝酸类 |
|
联系商家 |
4.0 |
6.0 |
4.4 |
0.6 |
≤200 |
ACETICACID |
|
联系商家 |
6.4 |
9.6 |
7.0 |
0.6 |
≤200 |
醋酸类 |
五、主要零件材质
|
阀体/阀盖 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
|
零件名称 |
ZG1Cr18Ni9Ti系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12Mo2Ti系列 |
ZG00Cr17Ni14Mo2系列 |
WCB系列 |
|
闸板 |
ZG1Cr18NI9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
1Cr13 |
|
阀杆 |
1Cr18Ni9Ti |
ooCr18Ni10 |
1Cr18Ni12Mo2Ti |
ooCr17Ni14Mo2 |
1Cr13 |
|
填料 |
PTFE编织 |
PTFE编织 |
PTFE编织 |
PTFE编织 |
石墨Graphite |
|
垫片 |
304L+PTFE |
304L+PTFE |
316L+PTFE |
316L+PTFE |
石墨+304 |
|
压盖 |
ZG1Cr181Ni10 |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
|
填料压环 |
1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Mi12Mo2Ti |
00Cr17Ni14Mo2 |
1Cr13 |
|
螺栓 |
1Cr171Ni2 |
1Cr171Ni2 |
1Cr171Ni2 |
1Cr171Ni2 |
35CrMoA |
|
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |
导流孔平行式闸阀形状及连接尺寸Main external and connecting dimensions
|
公称压力PN（MPa） |
公称通径DN（mm） |
形状尺寸（mm） |
||||||||||
|
L |
D |
D1 |
D2 |
Dn |
b |
f |
Z-Φd |
H |
H1 |
D0 |
||
|
1.6 |
50 |
178 |
160 |
125 |
100 |
49 |
16 |
3 |
4-18 |
380 |
110 |
180 |
|
65 |
190 |
180 |
145 |
120 |
64 |
18 |
3 |
4-18 |
390 |
135 |
180 |
|
|
80 |
203 |
1 95 |
160 |
135 |
76 |
20 |
3 |
8-18 |
490 |
160 |
200 |
|
|
100 |
229 |
215 |
180 |
155 |
96 |
20 |
3 |
8-18 |
560 |
190 |
200 |
|
|
125 |
254 |
245 |
210 |
185 |
120 |
22 |
3 |
8-18 |
660 |
230 |
250 |
|
|
150 |
267 |
280 |
240 |
210 |
146 |
24 |
3 |
8-23 |
760 |
267 |
250 |
|
|
200 |
292 |
335 |
295 |
265 |
202 |
26 |
3 |
12-23 |
950 |
345 |
300 |
|
|
250 |
330 |
405 |
355 |
320 |
250 |
30 |
3 |
12-25 |
1150 |
420 |
300 |
|
|
300 |
356 |
405 |
355 |
375 |
300 |
30 |
4 |
12-25 |
1335 |
495 |
350 |
|
|
350 |
381 |
520 |
470 |
435 |
337 |
34 |
4 |
16-25 |
1520 |
571 |
350 |
|
|
400 |
406 |
580 |
525 |
485 |
387 |
36 |
4 |
16-30 |
1690 |
650 |
400 |
|
|
450 |
450 |
640 |
585 |
545 |
438 |
40 |
4 |
20-30 |
1880 |
725 |
450 |
|
|
500 |
457 |
705 |
650 |
608 |
489 |
44 |
4 |
20-34 |
2060 |
800 |
450 |
|
|
600 |
508 |
840 |
770 |
718 |
591 |
48 |
5 |
20-41 |
2405 |
951 |
500 |
|
|
700 |
610 |
910 |
840 |
788 |
692 |
50 |
5 |
24-41 |
2760 |
1115 |
550 |
|
|
800 |
660 |
1020 |
950 |
898 |
781 |
52 |
5 |
24-41 |
3120 |
1270 |
600 |
|

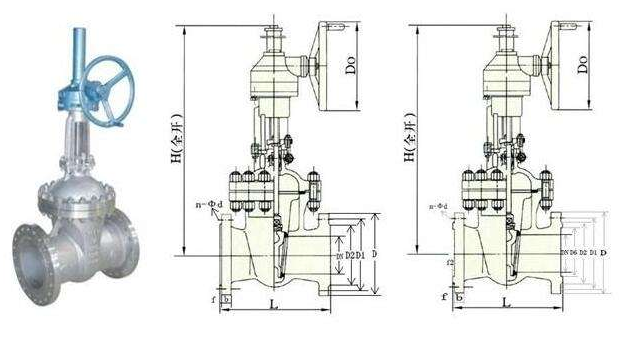

Z543H导流孔平行式闸阀结构图:
