| 外型尺寸 | |
| 品牌 | 威尔顿 |
| 货号 | |
| 用途 | |
| 型号 | Z23X-350 |
| 工作压差 | |
| 制造商 | 上海威尔顿阀门有限公司 |
| 压力环境 | 常压 |
| 介质温度 | 110℃ |
| 驱动方式 | |
| 适用介质 | 水 |
| 是否进口 | 否 |
高压泥浆闸阀用于油矿钻井泥浆循环系统设备，控制泥浆流通与关闭,连接形式为梯形螺纹或法兰式，安装快速方便，钢性强，安全可靠，阀座与闸板密封效果好，开启轻便。阀门两端与管道连接密封，采用球面活动接触与0型橡胶密封圈相结合的活动接头，产品结构性能可靠，特别适用于管道两端中心要求不高的场合。
工作原理和用途：
高压泥浆闸阀有非金属密封和金属密封两种，主要用于油矿钻井泥浆循环系统设备，控制泥浆流通与关闭,连接形式为梯形螺纹或法兰式，安装快速方便，钢性强，安全可靠，阀座与闸板密封效果好，开启轻便。阀门两端与管道连接密封，采用球面活动接触与0型橡胶密封圈相结合的活动接头，产品结构性能可靠，特别适用于管道两端中心要求不高的场合。
适用于钻井过程中对泥浆混合物控制的阀——简称泥浆阀，属于高压阀门技术领域。该阀包括有进、出液端的阀体，阀体的进、出液端之间的阀座中装有平板闸板，平板闸板的上端与阀杆衔接，所述阀杆与手轮通过螺纹副连接，其改进之处在于：阀座由包覆橡胶的两圆环内骨架及支撑环构成通道，其水平截面呈长轴与液流方向一致的椭圆形，嵌装在阀体进、出液端之间的盲孔中，包覆橡胶的两圆环内骨架之间留有宽度小于平板闸板厚度的圆弧槽。由于椭圆形截面的阀座与阀体上的盲孔形成过盈配合，减少与阀体大面积过赢，因此产生了理想的密封效果，而阀座中的圆环内骨架则长期保持着阀座的基本形状，使其具有足够的使用寿命。
产品结构特点：
闸板下部开有导流孔。
阀体承载能力高。
通道为直通式流阻力小。
密封可靠，磨擦力小。
双重密封。
实现流量的任意调节。
采用浮动阀座，双向启闭，密封可靠，启闭灵活。
工作温度：≤110℃
阀体材料： 碳钢、合金钢
适用介质：泥浆、水
|
PN35(350) |
Z23x-325/500 A/B型 |
PN35(350) |
外形及连接尺寸
|
公称通径 |
尺寸(mm) |
重量 |
|||||||
|
DN |
L |
L1 |
Tr |
SR |
H |
H1 |
D0 |
||
|
50 |
47 |
240 |
30 |
120×6 |
40 |
364 |
312 |
440 |
60 |
|
65 |
57 |
260 |
30 |
130×6 |
40 |
403 |
330 |
480 |
75 |
|
80 |
70 |
280 |
35 |
150x6 |
60 |
495 |
41 1 |
500 |
90 |
|
100 |
92 |
320 |
45 |
180×8 |
74 |
543 |
443 |
500 |
110 |

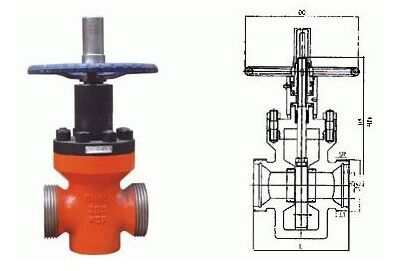

Z23X-350钻井高压泥浆闸阀结构图:
