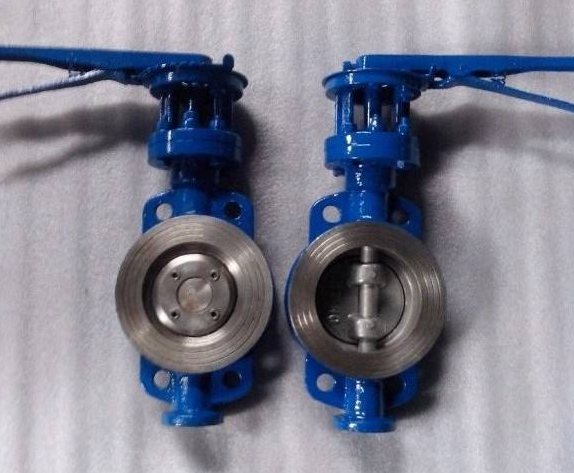

D73H对夹式不锈钢蝶阀【蝶阀使用说明介绍】

品牌：威尔顿

发布日期： 2023-02-16
更新日期： 2024-11-27

产品详请

外型尺寸
品牌	威尔顿
货号
用途
型号	D73H
工作压差
制造商	上海威尔顿阀门有限公司
压力环境	常压
介质温度	-29-300℃
驱动方式
适用介质	蒸汽
是否进口	否

D73H对夹式不锈钢蝶阀产品概述：

本蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉，加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：
1、操作力矩小，操作方便，省力灵巧；
2、三维偏心结构，使蝶板越关越紧，其密封性能可靠，达到零泄漏；
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。

主要零件材料：

零件名称	材料
阀体	铸铁、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢、不锈钢、铬钼钢
密封圈	不锈钢与耐高温石棉板组合成多层次
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
填料	柔性石墨

D3（6、9）73H-6～10（C、P、R、V）系列连接尺寸：

公称通径DN	外形尺寸											连接尺寸
	L	H	D373H			D673H			D973H			PN0.6MPa		PN1.0MPa
	L	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	z-d	D1	z-d
50	43	112	350	180	200	625	245	72	530	250	255	110	4-14	125	4-18
65	46	115	370	180	200	625	245	72	550	250	255	130	4-14	145	4-18
80	49	120	380	180	200	645	245	72	565	250	255	150	4-14	160	8-18
100	56	138	420	180	200	675	355	92	600	250	255	170	4-18	180	8-18
125	64	164	460	180	200	715	355	92	640	250	255	200	8-18	210	8-18
150	70	175	555	270	280	800	355	92	705	300	315	225	8-18	240	8-22
200	71	208	605	270	280	850	250	170	775	300	315	280	8-18	295	8-22
250	76	243	680	270	280	925	250	170	945	300	315	335	12-18	350	12-22
300	83	283	800	380	420	1035	450	220	1070	300	315	395	12-22	400	12-22
350	92	310	835	380	420	1070	450	220	1140	300	315	445	12-22	460	16-22
400	102	340	915	450	470	1190	450	220	1210	300	315	495	16-22	515	16-26
450	114	380	960	480	490	1250	650	280	1335	575	714	550	16-22	565	20-26
500	127	410	1020	480	490	1295	650	280	1415	575	714	600	20-22	620	20-26
600	154	470	1225	480	490	1455	850	380	1605	656	810	705	20-22	725	20-30
700	165	550	1355	640	660	1585	850	380	1844	656	810	810	20-26	840	24-30
800	190	640	1470	640	660	1700	1250	380	2040	656	810	920	24-30	950	24-33
900	203	710	1545	750	860	1865	1250	380	2255	785	863	1020	24-30	1050	28-30
1000	216	770	1795	850	900	2015	1250	380	2380	785	863	1120	28-30	1160	28-36
1200	254	890	1965	850	900		1250	380	2640	785	863	1340	32-33	1380	32-39

D3（6、9）73H-16～25（C、P、R、V）系列连接尺寸：

公称通径DN	外形尺寸											连接尺寸
	L	H	D373H			D673H			D973H			PN1.6MPa		PN2.5MPa
	L	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	z-d	D1	z-d
50	43	112	350	180	200	625	245	72	530	250	255	125	4-18	125	4-18
65	46	115	370	180	200	625	245	72	550	250	255	145	4-18	145	8-18
80	49	120	380	180	200	645	245	72	565	250	255	160	8-18	160	8-18
100	56	138	420	180	200	675	355	92	600	250	255	180	8-18	190	8-22
125	64	164	460	180	200	715	355	92	640	250	255	210	8-18	220	8-26
150	70	175	555	270	280	800	355	92	705	300	315	240	8-22	250	8-26
200	71	208	605	270	280	850	250	170	775	300	315	295	12-22	310	12-26
250	76	243	680	270	280	925	250	170	945	300	315	355	12-26	370	12-30
300	83	283	825	380	420	1035	450	220	1070	300	315	410	12-26	430	16-30
350	92	310	900	380	420	1070	450	220	1140	300	315	470	16-26	490	16-33
400	102	340	980	450	470	1190	450	220	1210	300	315	525	16-30	550	16-36
450	114	380	1030	480	490	1250	650	280	1335	575	714	585	20-30	600	20-36
500	127	410	1105	480	490	1295	650	280	1415	575	714	650	20-33	660	20-36
600	154	470	1310	480	490	1455	850	380	1605	656	810	770	20-36	770	20-39
700	165	550	1435	640	660	1585	850	380	1844	656	810	840	24-36	875	24-42
800	190	640	1605	640	660	1700	1250	380	2040	656	810

D73H对夹式不锈钢蝶阀结构图:
