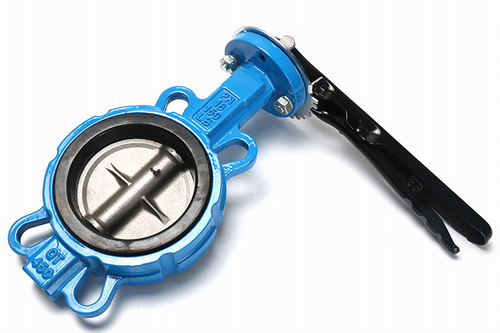

D71X对夹式软密封蝶阀【蝶阀使用说明介绍】
  • 品牌:D71X
  • 发布日期: 2023-02-16
  • 更新日期: 2024-11-27
产品详请
外型尺寸
品牌 D71X
货号
用途
型号 D71X
工作压差
制造商 上海威尔顿阀门有限公司
压力环境 常压
介质温度 80℃
驱动方式
适用介质
是否进口
D71X对夹式软密封蝶阀产品概述:

软密封中线对夹式蝶阀,双偏心法兰式蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。

D71X对夹式软密封蝶阀特点

1、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。

2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。

3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。

4、蝶板采用框架结构,强度高,过流面积大,流阻小。

5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。

6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。

7、本阀结构独特,操作灵活,省力,方便。

D71X对夹式软密封蝶阀主要结束参数

公称通经DNmm)

502000

501600

公称药理PNMPa)

0.6

1.0

1.6

密封试验(MPa)

0.66

1.1

1.76

强度试验(MPa)

0.9

1.5

2.4

适用温度

丁腈橡胶:-40℃90℃氟橡胶:-20℃200℃

适用介质

水、空气、天然气、油品及弱腐蚀性流体

泄漏率

符合GB/T13927-92标准

驱动方式

蜗轮传动、电动、气动、液动

D71X对夹式软密封蝶阀主要零部件材料

零件名称

材料

阀体

WCBQT450-10HT200HT250

蝶板

WCBQT450-10HT200HT250

阀轴

2Cr13

密封圈

丁腈耐油橡胶

填料

柔性石墨

D71X对夹式软密封蝶阀执行标准

制造标准

GB/T 122387-89

法兰标准

GB9113-2000GB17241.6-1998

结构长度标准

GB12221-89

检验标准

GB/T 13927-92

D71X对夹式软密封蝶阀主要外形连接寸                       单位:mm

DN

L

H

HO

A

B

0.6MPa

1.0MPa

1.6MPa

DO

n-d

DO

n-d

DO

n-d

50

43

63

235

270

110

110

4-14

125

4-18

125

4-18

65

46

70

250

270

110

130

4-14

145

4-18

145

4-18

80

46

83

275

270

110

150

4-18

160

8-18

160

8-18

100

52

105

316

270

110

170

4-18

180

8-18

180

8-18

125

56

115

340

310

110

200

8-18

210

8-18

210

8-18

150

56

137

376

310

110

225

8-18

240

8-22

240

8-22

200

60

164

430

353

150

280

8-18

295

8-22

295

8-22

250

68

206

499

353

150

335

12-18

350

12-22

355

12-26

300

78

230

570

380

150

395

12-22

400

12-22

410

12-26

D71X对夹式软密封蝶阀结构图:

D71X对夹式软密封蝶阀结构图
