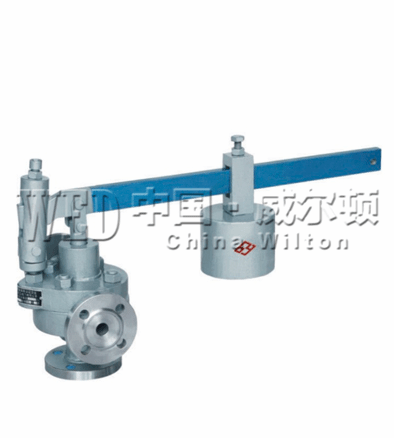

GA49H脉冲式安全阀【安全阀专业厂家】

品牌：威尔顿

发布日期： 2023-01-12
更新日期： 2024-10-31

产品详请

外型尺寸
品牌	威尔顿
货号
用途
型号	GA49H
工作压差
制造商	上海威尔顿阀门有限公司
压力环境	常压
介质温度	350℃
驱动方式
适用介质	蒸汽
是否进口	否

GA49H脉冲式安全阀产品概述：

脉冲式安全阀主要用于电站锅炉、压力容器、减温减压装置等设备，防止压力超过允许较高压力值，保证设备安全运行。

结构简述：
1、通过杠杆和重锤来平衡阀瓣的压力，使阀门保证密封，移动重锤的位置和改变重锤的重量来达到要求的起跳压力。
2、密封面用铁基铬镍不锈钢堆焊而成，阀瓣经热处理，提高了耐磨性和抗冲蚀性。
3、阀门上部带有开启和关闭的电磁铁，机械和电器动作互不干扰。

安装说明：
1、本阀门应与A49H-4型主安全阀配套使用。
2、脉冲安全阀安装时应严格垂直，杠杆应保持水平，与导向叉两侧面间隙必须均匀。
3、脉冲安全阀安装之前，应将管路冲洗干净。
4、脉冲安全阀引出管与主安全阀的入口管之间应保持一定较长的距离，电接点压力表和主安全阀入口管之间的距离，不得小于5倍主安全阀入口管径，以免主安全阀动作时，因排汽影响电接点压力表和脉冲安全阀工作的正确性。

外形尺寸和连接尺寸

公称通径DN(mm)	尺寸(mm)
公称通径DN(mm)	D	D1	D2	D3	Z-Фd	H1	H2	L	L1	Lo
25	115	85	65	58	4-14	90	125	100	100	670
