| 外型尺寸 | |
| 品牌 | 威尔顿 |
| 货号 | |
| 用途 | |
| 型号 | ZCZG |
| 工作压差 | |
| 制造商 | 上海威尔顿阀门有限公司 |
| 压力环境 | 常压 |
| 介质温度 | 200℃ |
| 驱动方式 | |
| 适用介质 | 水 |
| 是否进口 | 否 |

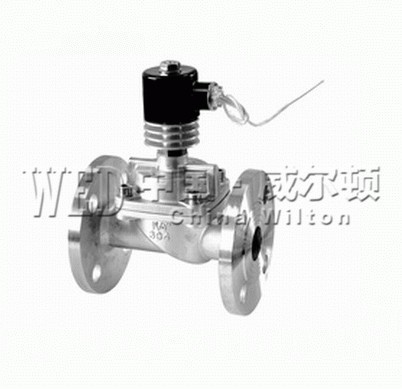

一、上海威尔顿阀门主要生产ZCZG~ZCZH高温电磁阀是先导直动型的电磁阀，其通用介质范围较广，可分别使用于水、轻油、重油、非腐蚀性气体及蒸汽等流体，如电站抽气管道疏水系统和蒸发器的排气系统中，主要是对管道中的介质进行双位自动调节和远程控制。
二、高温电磁阀 结构特点
耐高温：采用金属硬密封，提高了使用温度。介质流体温度可达425℃
耐磨：选材合理，阀杯和导向套间巧妙地利用流体的润滑作用，减少磨损。
采用杠杆原理保证线圈和阀体 隔离。
三、高温电磁阀 工作原理
电磁阀电磁铁通电时，连杆被提升，带动转轴转动，副阀打开。由于副阀被开启，主阀阀杯上部的压力流体被排出，因此主阀阀杯下部的压力比上部高，这样下部的压力将主阀阀杯向上推开。主阀被打开后，上下压力相等，阀杯在电磁力、上下压力作用下，置于平衡状态，阀门开通。断电时在衔铁自重及返回弹簧作用下， 关下副阀，副阀关闭后，随之主阀阀杯上部的压力升高而将主阀阀杯压下，达到断流密封作用，阀门关闭.
四、高温电磁阀 型号规格说明
五、高温电磁阀 技术参数
|
介质温度°C |
ZCZG |
≤250 |
|||||||||
|
ZCZH |
≤400 |
||||||||||
|
公称压力（MPa） |
ZCZG |
2.5 |
|||||||||
|
ZCZH |
4.0 |
||||||||||
|
工作压差（MPa） |
ZCZG |
0～2.5 |
|||||||||
|
ZCZH |
0～4.0 |
||||||||||
|
公称通径（mm） |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
|
功耗（VA） |
170VA |
480VA |
|||||||||
|
电源电压 |
AC220V，其余规格可作特殊订货36V、24V、12V |
||||||||||
|
额定流量（KV） |
按JB/T7352-94规定 |
||||||||||
|
泄漏（ml/min） |
按JB/T7352-94.F规定 |
||||||||||
六、高温电磁阀 安装尺寸
|
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
n-d |
|
10 |
160 |
298 |
90 |
60 |
41 |
14 |
2 |
4 -Φ14 |
|
15 |
160 |
298 |
95 |
65 |
45 |
14 |
2 |
4 -Φ14 |
|
20 |
200 |
304 |
105 |
75 |
55 |
16 |
2 |
4 -Φ14 |
|
25 |
200 |
304 |
115 |
85 |
65 |
16 |
2 |
4 -Φ14 |
|
32 |
200 |
314 |
140 |
100 |
78 |
18 |
2 |
4 -Φ14 |
|
40 |
160 |
460 |
150 |
110 |
85 |
18 |
3 |
4 -Φ18 |
|
50 |
300 |
460 |
165 |
125 |
100 |
20 |
3 |
4 -Φ18 |
|
65 |
340 |
433 |
180 |
145 |
120 |
22 |
3 |
8 -Φ18 |
|
80 |
380 |
433 |
200 |
160 |
135 |
22 |
3 |
8 -Φ18 |
|
100 |
430 |
461 |
235 |
190 |
160 |
24 |
3 |
8 -Φ22 |
ZCZG高温电磁阀~ZCZH高温电磁阀结构图纸：
