| 外型尺寸 | |
| 品牌 | 威尔顿 |
| 货号 | |
| 用途 | |
| 型号 | ZDSM |
| 工作压差 | |
| 制造商 | 上海威尔顿阀门有限公司 |
| 压力环境 | 常压 |
| 介质温度 | ℃ |
| 驱动方式 | 电动 |
| 适用介质 | 油品 |
| 是否进口 | 否 |

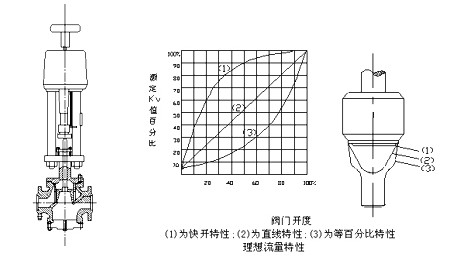

ZDSM系列直行程电动套筒调节阀，由套筒阀配用德国进口PS系列电动执行机构组成。电动执行机构内有伺服系统，无需另配伺服放大器，有输入控制信号（4－20mADC或1－5VDC）和单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。采用平衡式阀塞结构，具有阀塞稳定性好、不易产生震动、噪声低敏感性小、允许使用压差大、连线简单等特点，广泛用于流量系数大，泄漏量要求比较严的电力、冶金、石油、化工、轻工等行业的工业自动控制系统中。
上阀盖
常温型：-20℃－+200℃
散热型：-40℃－+450℃
压盖形式：螺栓压紧式
填料：V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管
|
公称通径DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
|
阀座直径dn (mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
|
额定流量系数Kv
|
10
|
20
|
25
|
40
|
63
|
100
|
155
|
250
|
370
|
580
|
900
|
1300
|
|
|
行程mm
|
16
|
25
|
40
|
60
|
100
|
||||||||
|
允许压差△MPa
|
≤公称压力`MPa
|
||||||||||||
|
基本误差%
|
±2.5
|
||||||||||||
|
回差%
|
2.5
|
||||||||||||
|
死区%
|
1.0
|
||||||||||||
|
始终点偏差%
|
±2.5
|
||||||||||||
|
额定行程偏差%
|
2.5
|
||||||||||||
|
允许泄漏量Q
|
Kv值的0.05%
|
||||||||||||
|
可调范围
|
50:1
|
||||||||||||
|
配电动执行器型号
|
PSL
|
PSL201
|
PSL202
|
PSL204
|
PSL208
|
PSL312
|
PSL325
|
||||||
|
3810L
|
SA－08
|
381LSA－20
|
381LSB－30
|
381LSB－50
|
381LSC－65
|
381LSC－160
|
|||||||
|
公称压力介质温度阀体材料
|
1.6MPa
|
常温-20℃~＋200℃ 铸铁HT200
|
|||||||||||
|
4.0MPa
|
常温-40℃~＋200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
|
||||||||||||
|
中温- 40℃~＋450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
|
|||||||||||||
|
6.4MPa
|
常温-40℃~＋200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
|
||||||||||||
|
中温-40℃~＋450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
|
|||||||||||||

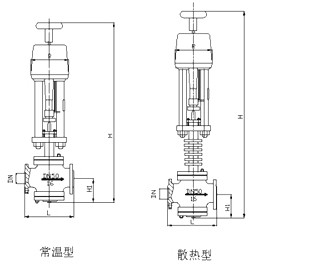

安装尺寸
|
公称通径DN（mm）
|
L(mm)
|
H1(mm)
|
H(mm)
|
Rmm
|
||
|
PN(MPa)
|
常温
|
中温 | ||||
|
1.6
|
6.4
|
|||||
|
25 |
185
|
200
|
110
|
704
|
855
|
176
|
|
40
|
220
|
235
|
125
|
747
|
898
|
176
|
|
50
|
250
|
265
|
131
|
755
|
906
|
176
|
|
65
|
275
|
295
|
171
|
835
|
986
|
176
|
|
80
|
300
|
320
|
189
|
882
|
1033
|
176
|
|
100
|
350
|
400
|
208
|
920
|
1071
|
176
|
|
150
|
450
|
550
|
275
|
1117
|
1332
|
225
|
|
200
|
550
|
670
|
320
|
1310
|
1516
|
225
|
|
250
|
640
|
810
|
390
|
1420
|
1626
|
225
|
|
300
|
880
|
950
|
450
|
1520
|
1726
|
225
|
型号编制说明
|
Z
|
D
|
S
|
P
|
40
|
P
|
G
|
|
自控阀门
|
执行机构类型：
|
位移特征：
|
阀门结构：
|
公称压力：
|
阀体材质：
|
温度类型：
|
|
D：表示PS系列 |
S：表示直行程 |
P：表示单座 |
16：表示1.6MP |
C：表示碳钢 |
G：表示中温型 常温省略 | |
|
R：表示3810系列 |
|
N：表示双座 |
40：表示4.0MP |
P：表示不锈钢铸铁省略 |
|
|
|
H：表示DKZ系列 |
|
M：表示套筒
|
64：表示6.4MP |
