外型尺寸 | |
品牌 | 威尔顿 |
货号 | |
用途 | |
型号 | ZAJD971(对夹),ZAJD941(法兰) |
工作压差 | |
制造商 | 上海威尔顿阀门有限公司 |
压力环境 | 常压 |
介质温度 | 450℃ |
驱动方式 | 电动 |
适用介质 | 蒸汽 |
是否进口 |
ZAJD型电动蝶阀有开关型和智能型二种,蝶阀与威尔顿阀门的MDR执行机构配套,输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转,具有功能强、体积小、轻便宜人,性能可靠、配套简单、流通能力大,特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前该阀门广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
阀体
公称通径:50-400mm
公称压力:PN1.0,1.6,2.5MPa
连接形式:法兰式按JB/T78-59 JB79-59对夹式法兰连接
材料:HT200 ZG25I ZG1Cr18Ni9
ZG0Cr17Ni12Mo2衬四氟
介质温度:常温型:-20oC~+200oC散热型:-40oC~+450oC
阀内组件
阀芯形式:阀板
流量特性:直线特性或等百分比特性
材料:HT200 ZG25I 1Cr18Ni9Ti衬橡胶衬四氟乙烯
执行机构:
类型:可选用PS系列、3810、MDR系列电子式角行程执行机构。
技术参数和性能:请参阅对应的执行机构与阀门定位器说明书。

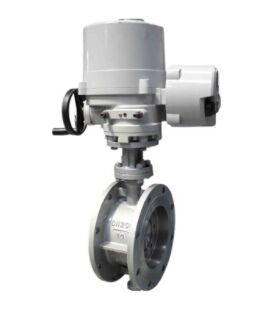

ZAJD型电动蝶阀实物图:
ZAJD蝶阀规格参数表
公称通径DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
流量系数(Kv) |
110 |
180 |
232 |
368 |
656 |
735 |
1240 |
2025 |
2712 |
3875 |
5038 |
|
动作范围 |
0-90o |
|||||||||||
允许压差△P |
小于公称压力(1.6MPa) |
|||||||||||
泄漏量Q |
按GB/T4213-92,为Kv值的10-4 |
|||||||||||
环境温度oC |
-20~60oC |
|||||||||||
基本误差 |
±2.5% |
|||||||||||
回差 |
±2.5% |
|||||||||||
死区 |
1% |
|||||||||||
可调范围 |
250:1 350:1 |
|||||||||||
配用执行机构 |
MDR—05 10 PSQ101 381RSA-05 |
MDR— 20 PSQ201 381RSC-30 |
MDR-40 PSQ501 381RSC-50 |
MDR-60 PSQ701 |
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
ZAJD971(973)电动对夹式蝶阀尺寸
公称通径DN |
L 阀厚度 |
H |
H1 |
D1 |
Z-фd |
D2 |
L1 |
L2 |
50 |
43 |
452 |
80/112 |
120/125 |
4-18 |
165 |
208 |
120 |
65 |
46 |
475 |
88/115 |
136/145 |
4-18 |
185 |
208 |
120 |
80 |
46/49 |
516 |
96/120 |
160 |
8-18 |
200 |
208 |
120 |
100 |
52/56 |
551 |
115/140 |
185 |
8-18 |
220 |
208 |
120 |
125 |
56/64 |
566 |
128/170 |
210 |
8-18 |
250 |
208 |
120 |
150 |
56/70 |
606 |
140/180 |
240 |
8-22 |
285 |
256 |
156 |
200 |
60/71 |
731 |
175/210 |
295 |
8-22 |
340 |
256 |
156 |
250 |
68/76 |
778 |
202/240 |
355 |
12-22 |
395/405 |
256 |
156 |
300 |
78/83 |
830 |
242/290 |
410 |
12-22 |
445/460 |
256 |
156 |
350 |
78/92 |
996 |
266/320 |
470 |
16-22 |
505/520 |
346 |
156 |
400 |
102 |
1058 |
298/350 |
515/525 |
16-26 |
565/580 |
346 |
156 |
注:表中数据XX/XX,“L”“H1”为软密封/硬密封;“D1、D2”为压力1.0Mpa/1.6Mpa
ZAJD941(943)电动法兰式蝶阀外形尺寸
公称通径DN |
L 阀厚 |
H |
H1 |
D2 |
D1 |
Z-?d |
L1 |
L2 |
50 |
108 |
539 |
83/112 |
165 |
125 |
4-18 |
208 |
120 |
65 |
112 |
554 |
93/115 |
185 |
145 |
4-18 |
208 |
120 |
80 |
114 |
569 |
100/120 |
200 |
160 |
8-18 |
208 |
120 |
100 |
127 |
614 |
110/138 |
220 |
180 |
8-18 |
208 |
120 |
125 |
140 |
649 |
125/164 |
250 |
210 |
8-18 |
208 |
120 |
150 |
140 |
725 |
143/175 |
285 |
240 |
8-22 |
256 |
156 |
200 |
152 |
835 |
180/208 |
340 |
295 |
8-22/12-22 |
256 |
156 |
250 |
165 |
890 |
200/243 |
395/405 |
350 |
12-22/12-26 |
256 |
156 |
300 |
178 |
995 |
250/283 |
445/460 |
400 |
12-22/12-26 |
256 |
156 |
350 |
190 |
1155 |
270/310 |
505/520 |
460 |
16-22/16-26 |
346 |
156 |
400 |
216 |
1225 |
300/340 |
565/580 |
515 |
16-26/16-30 |
346 |
156 |
注:表中数据XX/XX,“H1”列为软密封/硬密封;“D2、Z-?d”列表示压力1.0MPa/1.6MPa
型号编制说明
Z |
A |
J |
D |
9 |
71 |
F |
16 |
P |
G |
自控阀门 |
执行机构类型: |
位移 特征: |
阀门代号: |
传动形式: |
连接形式: |
密封面材料: |
公称 压力: |
阀体 材质: |
温度类型: |
|
D:表示PS系列 |
J:表示角行程 |
Q:表示球阀 |
9:表示电动 |
41:表示法兰 |
F:表示四氟乙烯 |
16:表示1.6MPa |
C:表示碳钢 |
G:表示中温型 |
|
R:表示3810系列 |
S:表示直行程 |
D:表示碟阀 |
6:表示气动 |
11:表示丝扣 |
H:表示金属硬密封 |
25:表示2.5MPa |
P:表示不锈钢 |
常温省略 |
|
A:MDR系列 |
|
V:表示V形球阀 |
|
71:表示对夹式 |
|
40:表示4.0MPa |
R:表示316L |
|
|
C:其它系列 |
|
|
|
|
|
64:表示6.4MPa |
F46:表示阀体衬四氟 |
|
