外型尺寸 | |
品牌 | 威尔顿 |
货号 | |
用途 | |
型号 | ZRJQ |
工作压差 | |
制造商 | 上海威尔顿阀门有限公司 |
压力环境 | 高压 |
介质温度 | 95℃ |
驱动方式 | 电动 |
适用介质 | 各种高腐蚀化学介质 |
是否进口 | 否 |
防爆电动球阀有角行程防爆电动执行器及球阀球体组成,执行器采用一体化设计,输入220V电源即可直接进行开关量调节,亦可内置伺服模块,输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转。防爆电动球阀,防爆等级为dⅡBT4、防护等级为IP67、带现场控制装置。防爆电动球阀主要特点为:不通电时,扳动离合器手柄可进行手动操作。通电时,离合器自动复位。流向可任意,可调范围广,能用于高压和大口径场合,控制高粘度,带有纤维和细颗粒的介质。
主要技术参数:
阀体
阀体形式 |
直通铸造球阀 |
公称通径 |
DN15~300mm |
公称压力 |
PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB;JIS 10、20、30K |
法兰标准 |
JIS、ANSI、GB、JB、HG等 |
连接形式 |
法兰式、螺纹式 |
阀盖形式 |
一体式 |
压盖型式 |
压盖压紧式 |
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
阀内件
阀芯形式 |
O型球体阀芯 |
流量特性 |
近似快开型 |
执行机构
执行器型号 |
DSR、3810R、DZW、HQ、PSQ |
主要技术参数 |
电源电压:220V/50Hz、380V/50Hz、输入信号:4-20mA或1-5V-DC、输出信号:4-20mA?DC |
防护等级:相当IP65(或IP67)、隔爆标志:ExdⅡBT4、手操功能:手柄 |
|
环境温度:-25~+70℃、环境湿度:≤95% |
注:如需详细执行器参数,请进入电动执行器页面进行查阅。
防爆电动球阀主要性能指标
公称通径DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
额定流量系数KV |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
5128 |
7359 |
允许压差(MPa) |
≤公称压力 |
|||||||||||||
动作范围 |
0~90° |
|||||||||||||
泄露量Q |
按GB/T4213-92,小于额定KV0.01% |
|||||||||||||
基本误差 |
±1% |
|||||||||||||
回差 |
±1% |
|||||||||||||
死区 |
≤1%(可调) |
|||||||||||||
可调范围 |
250:1 |
350:1 |
防爆电动球阀主要零件材料
1 |
左阀体 |
WCB、CF8、CF8M、CF3M |
|
2 |
右阀体 |
WCB、CF8、CF8M、CF3M |
|
3 |
阀座 |
PEFE、PPL、304、316 |
|
4 |
球体 |
2Cr13、304、316 |
|
5 |
阀杆 |
2Cr13、304、316 |
|
6 |
密封填料 |
PTFE/柔性石墨 |
|
7 |
填料压盖 |
WCB、CF8、CF8M、CF3M |

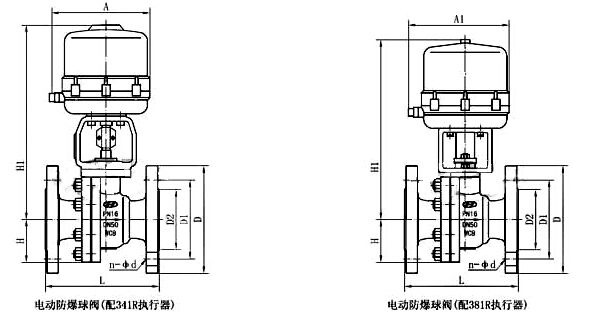

防爆电动球阀主要外形及连接尺寸:
公称通径DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
630 |
750 |
H |
44.5 |
49 |
55 |
65 |
65 |
75 |
90 |
95 |
115 |
127 |
140 |
172.5 |
310 |
350 |
H1 |
根据所配执行机构型号而定 |
|||||||||||||
D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
A、A1 |
根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同 |
注:以上参数均为PN1.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取 数据。
