| 外型尺寸 | |
| 品牌 | 威尔顿 |
| 货号 | |
| 用途 | |
| 型号 | J61H-160C |
| 工作压差 | |
| 制造商 | 上海威尔顿阀门有限公司 |
| 压力环境 | 高压 |
| 介质温度 | 540℃ |
| 驱动方式 | |
| 适用介质 | 蒸汽 |
| 是否进口 |

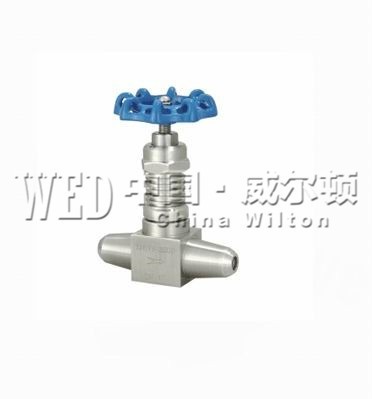

J61H-160C高温高压对焊针型阀产品概述：
一、高温高压对焊针型阀概述：
适合用于城建、化工、冶金、石油、制药、食品、饮料、环保
二、高温高压对焊针型阀主要零部件材料：
|
序号 NO. |
零件名称 Part name |
材质 Material |
|
1 |
阀体 Body |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
阀盖垫片 Bonnet Gasket |
紫铜(Red copper) PTFE |
|
3 |
阀盖Bonnet |
20# A105 SS304 SS304L SS316 SS316L |
|
4 |
填料 Packing |
PTFE 柔性石墨(Expanded Graphite) |
|
5 |
填料垫 Packing Seat |
PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) |
|
6 |
填料压盖 Packing Gland |
20# A105 SS304 SS304L SS316 SS316L |
|
7 |
锁紧螺母 Lock Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
8 |
阀杆 Stem |
20# A105 SS304 SS304L SS316 SS316L |
|
9 |
手轮 Handle |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
带帽螺母Hooded Nut |
20# A105 SS304 SS304L SS316 SS316L |
三、高温高压对焊针型阀主要连接尺寸：
|
规格 |
L |
H |
Do |
|
DN6 |
100 |
110 |
70 |
|
DN10 |
120 |
145 |
80 |
|
DN15 |
140 |
165 |
110 |
|
DN20 |
160 |
180 |
130 |
|
DN25 |
180 |
220 |
150 |
