外型尺寸 | |
品牌 | 威尔顿 |
货号 | |
用途 | |
型号 | QJ |
工作压差 | |
制造商 | 上海威尔顿阀门有限公司 |
压力环境 | 高压 |
介质温度 | ℃ |
驱动方式 | |
适用介质 | 油品 |
是否进口 | 否 |

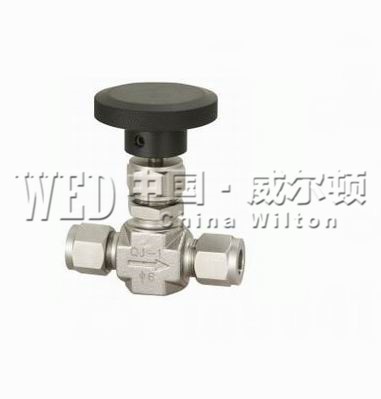

气动管路截止阀是我公司不断采用新材料、新技术保障QJ-1气动管路卡套截止阀产品对工况的适用性,使用寿命长等特点,为您提供卡套针型阀型号标准、结构尺寸、作用原理、安装维护等详细说明书。
QJ-1气动管路截止阀应用规范
1、设计制造:GB/T 12224-1989;JB/ T 7747-1995
2、连接形式:卡套式 内螺纹连接
3、结构特征:热锻压阀体 锥面密封;浮动阀瓣
4、阀门检验和试验:GB/T 13927-1992
5、材料:碳钢按GB/T 12228-1989的规定
不锈钢GB/T 1220-1989的规定
QJ-1气动管路截止阀性能规范
单位:MPa
试验项目 |
压力值 |
公称压力 |
6.4 |
壳体试验 |
9.6 |
密封试验 |
7.8 |
气压试验 |
3.8 |
适用温度 |
≤180℃ |
适用介质 |
水、蒸气、油品等 |
QJ-1气动管路截止阀主要零件材料
型 号 |
阀体 |
接头 |
阀杆 |
螺帽 |
填料 |
QJ-1 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
柔性石墨 |
QJ-1气动管路截止阀主要外形尺寸
规 格 |
φ |
L |
H |
Do |
重量(Kg) |
DN6 |
φ6 |
54 |
58 |
42 |
0.2 |
DN8 |
φ8 |
5 |
58 |
42 |
0.2 |
DN10 |
φ10 |
72 |
67 |
50 |
0.3 |
DN12 |
φ12 |
72 |
67 |
50 |
0.3 |
气动管路截止阀结构图:
