| 外型尺寸 | |
| 品牌 | 威尔顿 |
| 货号 | |
| 用途 | |
| 型号 | CC型 |
| 工作压差 | |
| 制造商 | 上海威尔顿阀门有限公司 |
| 压力环境 | 低压 |
| 介质温度 | ℃ |
| 驱动方式 | |
| 适用介质 | 空气 |
| 是否进口 | 否 |

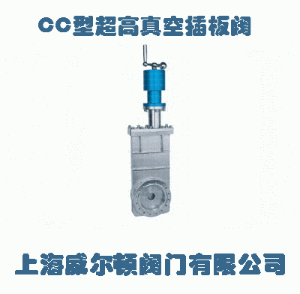

CC型超高真空插板阀产品概述：
CC型超高真空插板阀是以手柄带动阀板作上下运动使阀板开启或关闭。CCQ型气动超高真空插板阀是通过电磁换向阀改变气路方向，控制执行气缸驱动阀板作上下运动，达到阀门的开启或关闭。阀门用于接通或切断真空管路中的气流阀门用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。
主要技术性能
|
适用范围 |
105～1.3×10-7Pa |
|
阀门漏率 |
≤1.3×10-7Pa.L/S |
|
适用温度 |
- 30～+150℃ |
|
阀门开启时阀板两侧的压差 |
≤2.7×103Pa |
主要零件材料
阀体、阀板：不锈钢
密封件：氟橡胶、波纹管(轴封)、丁腈橡胶。
外形及连接尺寸(mm)
|
Model |
DN |
A |
H |
D |
Do |
D1 |
D2 |
D3 |
L |
L1 |
G |
E |
n-d |
法兰标准 |
|
CC-50 |
50 |
60 |
92 |
89 |
72.4 |
61.6 |
55.6 |
|
515 |
153 |
220 |
124 |
8-M8 |
GB6071 |
|
CC-63 |
63 |
65 |
105 |
114 |
92.1 |
82.6 |
76.6 |
|
566 |
180 |
220 |
124 |
8-M8 |
|
|
CC-80 |
80 |
65 |
130 |
130 |
110 |
99 |
93 |
|
603 |
200 |
220 |
124 |
16-M8 |
|
|
CC-100 |
100 |
70 |
152 |
152 |
130.2 |
120.7 |
114.7 |
|
653 |
267 |
220 |
124 |
16-M8 |
|
|
CC-150 |
150 |
70 |
202 |
202 |
181 |
171.5 |
165.5 |
|
771 |
350 |
270 |
150 |
20-M8 |
|
|
CC-200 |
200 |
80 |
251 |
253 |
231.8 |
222.3 |
216.6 |
|
889 |
424 |
270 |
150 |
24-M8 |
|
|
CC-250 |
250 |
85 |
300 |
314 |
288 |
308 |
275 |
271 |
1127 |
550 |
298 |
200 |
24-M10 |
JB5278 |
|
CC-300 |
300 |
85 |
352 |
365 |
338 |
353 |
323 |
318 |
1197 |
613 |
298 |
200 |
32-M10 |
|
|
CC-320 |
320 |
85 |
372 |
385 |
357 |
379 |
344 |
340 |
1197 |
613 |
298 |
200 |
36-M10 |
JB5278 |
CC型超高真空插板阀结构图:
