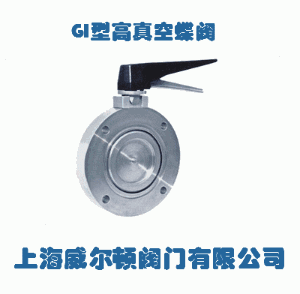

GI型高真空蝶阀

品牌：威尔顿

价格： ￥600/台
发布日期： 2023-01-01
更新日期： 2024-10-31

产品详请

外型尺寸
品牌	威尔顿
货号
用途
型号	GI型
工作压差
制造商	上海威尔顿阀门有限公司
压力环境	低压
介质温度	℃
驱动方式
适用介质	空气
是否进口	否

上海威尔顿阀门有限公司主要生产(GI型高真空蝶阀 )也是国内(真空阀门 )生产商之一。公司经营范围:阀门,管件,流体设备的生产，加工，销售，管道配件，建筑材料，五金交电，自控设备的销售，从事货物及技术的进出口业务！欢迎新老客户来电，来函，我们将竭诚为您提供满意的服务！

GI型高真空蝶阀产品概述：
高真空蝶阀用于接通或切断真空管路中的气流。电动真空蝶阀适用介质为纯净空气和非腐蚀性气体。
GI型高真空蝶阀主要技术性能：

适用范围：	105～1.3×10-4Pa
阀门漏率：	≤1.3×10-4Pa.L/S.
适用温度：	-25～+80℃(丁腈橡胶) -30～+150℃(氟橡胶)
安装方向：	任意

GI型高真空蝶阀主要零件材料：

阀体、阀盖、阀杆	碳钢或不锈钢
密封件	丁腈橡胶、氟橡胶

GI型高真空蝶阀外形及连接尺寸(mm)：

Model 型号	DN	D	Do	D1	B	H	B1	L	n-φc
GI-32	32	78	64	36	22	32	36	115	4-φ7
GI-40	40	85	70	44	22	40	36	115	4-φ7
GI-50	50	110	90	55	22	50	36	115	4-φ9
GI-65	65	125	105	70	26	130	38	135	4-φ9
GI-80	80	145	125	85	30	140	38	135	4-φ9
GI-100	100	170	145	105	30	153	38	135	4-φ12
GI-150	150	220	195	156	35	179	40	165	8-φ12
GI-200	200	275	250	208	40	208	40	185	8-φ12
GI-250	250	330	300	258	45	234	45	300	8-φ14
GI-300	300	380	350	308	55	300	55	350	8-φ14
GI-400	400	500	465	408	60	340	60	500	8-φ18

GI型高真空蝶阀结构图:

GI型高真空蝶阀结构图

订货流程：
1、客户采购清单传真至021-51079320或来电咨询021-51061185或发邮箱shweierdun@163.com
2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）.
3、具体商定：交货期、特殊要求等事宜.

订货须知：
1、客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、本厂可根据客户特定要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
