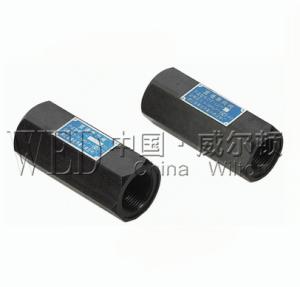

A型及DIF型直通单向阀产品概述:

图形符号

型号说明

① 产品代号：直通单向阀
② 连接方式：L-螺纹
③ 公称通径：10、20、32mm
④ 公称压力：H-32MPa
⑤ 开启压力：a=0.04~0.1MPa、b=0.2~0.4MPa

① 系列代号：直通单向阀
② 公称压力：H-32Mpa
③ 开启压力：a=0.04～0.1Mpa、b=0.2～0.4Mpa
④ 公称通径：10、20、32
⑤ 连接方式：L-螺纹
外形尺寸


公称通径		型号	尺寸（mm）
毫米	英寸		L	D	S	E	M
10	3/8”	DIF-L10H*	75	34.3	30	15	M18×1.5
		A-H*10L	85	41.5	36	18	M22×1.5
20	3/4”	DIF-L20H*	102	48.5	42	20	M27×2
		A-H*20L	106	55.4	48	22	M33×2
32	l3/4”	DIF-L32H*	140	72.8	63	25	M42×2
		A-H*32L	128	74.9	65	24	M48×2

订货流程：
1、客户采购清单传真至021-51079320或来电咨询021-51061185或发邮箱shweierdun@163.com
2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）.
3、具体商定：交货期、特殊要求等事宜.

订货须知：
1、 客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
