型号 | KHB3K(BK3) |
工作压差 | |
制造商 | 上海威尔顿阀门有限公司 |
压力环境 | 高压 |
介质温度 | ℃ |
驱动方式 | |
适用介质 | 油品 |
是否进口 |

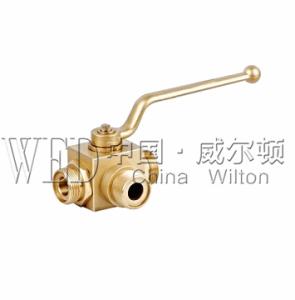

KHB3K二位三通高压球阀采用碳钢或不锈钢阀体制造,可用于压力为500bar的油品、气体及水等介质,采用氟橡胶为密封圈,阀体表面磷化处理或电镀黄锌。外形美观,配带铝制曲手柄或钢质曲柄。
工作原理:
二位三通高压球分L型和T型,L型为一进一出,T型为一进二出或二进一出。阀杆带动球体经90度的旋转动作来达到换向的控制目的,或经180度的旋转动作来达到换向与分流合流的控制目的。
产品特点:
1、二位三通高压球在结构上采用一体化结构,4面阀座的密封型式,可靠性高,设计实现了轻量化。
2、二位三通高压球阀球芯分T型和L型,使用寿命长,流通能力大,阻力小。
3、球阀按作用式分单作用和双作用两种型式,单作用式的特点是一旦动力源发生故障时,球阀将处于控制系统要求的状态。
型号说明:
1、系列代号:KHB3K(BK3)系列二位三通球阀
2、连接代号:M**、G**、**LR、**SR、PT**、NPT**
3、阀体材料:1-钢、2-不锈钢
4、球体材料:1-钢、2-黄铜、3-不锈钢
5、工作温度:1、-25~+100℃ 2、-30~+170℃
6、其他密封:2-丁晴橡胶、4-氟橡胶
7、手柄形式:01-铝质直柄02-铝质曲柄03-铸锌直柄04-铸锌曲柄05-钢质直柄06-钢质曲柄09-不带手柄
8、设计序号:由生产商定
9、表面处理:空白-磷化、G-电镀黄锌
图形符号
型号说明
① 系列代号:KHB3K(BK3)系列二位三通球阀
② 连接代号:M** 、G** 、 **LR 、**SR、PT**、NPT**
③ 阀体材料:1-钢、2-不锈钢
④ 球体材料:1-钢、2-黄铜、3-不锈钢
⑤ 工作温度:1、-25~+100℃ 2、-30~+170℃
⑥ 其他密封:2-丁晴橡胶、4-氟橡胶
⑦ 手柄形式:01-铝质直柄02-铝质曲柄03-铸锌直柄04-铸锌曲柄05-钢质直柄06-钢质曲柄09-不带手柄
⑧ 设计序号:由生产商定
⑨ 表面处理:空白-磷化、G-电镀黄锌
外形尺寸
尺寸表
连接口略图:
简略型号
|
PN(bar)
|
DN
|
LW
|
RA
|
d1
|
i
|
L
|
L1
|
B
|
H
|
h1
|
h2
|
h3
|
SW1
|
SW2
|
S
|
KHB3K-M16×1.5
|
500
|
06
|
06
|
11
|
M16×1.5
|
11
|
69
|
40
|
26
|
45
|
13.5
|
33
|
8
|
09
|
22
|
27.5
|
KHB3K-M22×1.5
|
500
|
08
|
08
|
16
|
M22×1.5
|
12
|
76
|
42
|
32
|
49
|
16
|
36
|
10
|
09
|
27
|
33
|
KHB3K-M27×1.5
|
500
|
10
|
10
|
20
|
M27×1.5
|
12
|
76
|
42
|
32
|
49
|
16
|
36
|
10
|
09
|
27
|
33
|
KHB3K-M30×1.5
|
400
|
16
|
15
|
24
|
M30×1.5
|
13
|
84
|
48
|
38
|
61
|
19
|
45
|
11
|
09
|
32
|
37
|
KHB3K-M36×2
|
315
|
20
|
20
|
30
|
M36×2
|
15
|
103
|
60
|
48
|
70
|
25
|
55
|
11
|
12
|
41
|
45.5
|
KHB3K-M42×2
|
315
|
25
|
23
|
35
|
M42×2
|
18
|
116
|
65
|
57
|
79
|
28.5
|
64
|
11
|
12
|
50
|
54
|
KHB3K-M52×2
|
315
|
32
|
32
|
40
|
M52×2
|
20
|
149
|
84
|
75
|
101
|
37.5
|
84
|
12
|
14
|
60
|
70
|
KHB3K-M60×2
|
315
|
40
|
38
|
45
|
M60×2
|
22
|
174
|
91
|
85
|
112
|
42.5
|
95
|
12
|
14
|
70
|
84
|
简略型号
|
PN(bar)
|
DN
|
LW
|
RA
|
d1
|
i
|
L
|
L1
|
B
|
H
|
h1
|
h2
|
h3
|
SW1
|
SW2
|
S
|
KHB3K-G1/8
|
500
|
04
|
06
|
/
|
G1/8
|
10
|
69
|
40
|
26
|
45
|
13.5
|
33
|
8
|
09
|
22
|
35
|
KHB3K-G1/4
|
500
|
06
|
06
|
/
|
G1/4
|
14
|
69
|
40
|
26
|
45
|
13.5
|
33
|
8
|
09
|
22
|
35
|
KHB3K-G3/8
|
500
|
10
|
10
|
/
|
G3/8
|
14
|
72
|
42
|
32
|
49
|
16
|
36
|
10
|
09
|
27
|
36
|
KHB3K-G1/2
|
500
|
13
|
12
|
/
|
G1/2
|
16
|
83
|
48
|
35
|
49
|
17
|
40
|
10
|
09
|
30
|
40
|
KHB3K-G1/2
|
400
|
16
|
15
|
/
|
G1/2
|
16
|
83
|
48
|
38
|
61
|
19
|
45
|
11
|
09
|
32
|
42
|
KHB3K-G3/4
|
315
|
20
|
20
|
/
|
G3/4
|
18
|
95
|
60
|
48
|
70
|
25
|
55
|
11
|
12
|
41
|
49
|
KHB3K-G1
|
315
|
25
|
25
|
/
|
G1
|
21
|
113
|
65
|
57
|
79
|
28.5
|
64
|
11
|
12
|
50
|
56.5
|
KHB3K-G 11/4
|
315
|
32
|
32
|
/
|
G 11/4
|
22
|
110
|
84
|
75
|
101
|
37.5
|
84
|
12
|
14
|
60
|
62.5
|
KHB3K-G 11/2
|
315
|
40
|
38
|
/
|
G 11/2
|
24
|
130
|
91
|
85
|
112
|
42.5
|
95
|
12
|
14
|
70
|
61
|
KHB3K-G2
|
315
|
50
|
48
|
/
|
G2
|
26
|
140
|
100
|
105
|
131
|
52.5
|
112
|
12
|
14
|
80
|
62.5
|
简略型号
|
PN(bar)
|
DN
|
LW
|
RA
|
d1
|
i
|
L
|
L1
|
B
|
H
|
h1
|
h2
|
h3
|
SW1
|
SW2
|
S
|
KHB3K-NPT1/8
|
500
|
04
|
06
|
/
|
NPT1/8
|
10
|
69
|
40
|
26
|
45
|
13.5
|
33
|
8
|
09
|
22
|
35
|
KHB3K-NPT1/4
|
500
|
06
|
06
|
/
|
NPT1/4
|
14
|
69
|
40
|
26
|
45
|
13.5
|
33
|
8
|
09
|
22
|
35
|
KHB3K-NPT3/8
|
500
|
10
|
10
|
/
|
NPT3/8
|
14
|
72
|
42
|
32
|
49
|
16
|
36
|
10
|
09
|
27
|
36
|
KHB3K-NPT1/2
|
500
|
13
|
12
|
/
|
NPT1/2
|
16
|
83
|
48
|
35
|
49
|
17
|
40
|
10
|
09
|
30
|
40
|
KHB3K-NPT1/2
|
400
|
16
|
15
|
/
|
NPT1/2
|
16
|
83
|
48
|
38
|
61
|
19
|
45
|
11
|
09
|
32
|
42
|
KHB3K-NPT3/4
|
315
|
20
|
20
|
/
|
NPT3/4
|
18
|
95
|
60
|
48
|
70
|
25
|
55
|
11
|
12
|
41
|
49
|
KHB3K-NPT1
|
315
|
25
|
25
|
/
|
NPT1
|
21
|
113
|
65
|
57
|
79
|
28.5
|
64
|
11
|
12
|
50
|
56.5
|
KHB3K-NPT 11/4
|
315
|
32
|
32
|
/
|
NPT 11/4
|
22
|
110
|
84
|
75
|
101
|
37.5
|
84
|
12
|
14
|
60
|
62.5
|
KHB3K-NPT 11/2
|
315
|
40
|
38
|
/
|
NPT 11/2
|
24
|
130
|
91
|
85
|
112
|
42.5
|
95
|
12
|
14
|
70
|
61
|
KHB3K-NPT2
|
315
|
50
|
48
|
/
|
NPT2
|
26
|
140
|
100
|
105
|
131
|
52.5
|
112
|
12
|
14
|
80
|
62.5
|
简略型号
|
PN(bar)
|
DN
|
LW
|
RA
|
d1
|
i
|
L
|
L1
|
B
|
H
|
h1
|
h2
|
h3
|
SW1
|
SW2
|
S
|
KHB3K-06LR
|
500
|
04
|
04
|
06
|
M12×1.5
|
10
|
67
|
40
|
26
|
45
|
13.5
|
33
|
8
|
09
|
22
|
33.5
|
KHB3K-08LR
|
500
|
06
|
06
|
08
|
M14×1.5
|
10
|
67
|
40
|
26
|
45
|
13.5
|
33
|
8
|
09
|
22
|
33.5
|
KHB3K-10LR
|
500
|
08
|
08
|
10
|
M16×1.5
|
11
|
74
|
42
|
32
|
49
|
16
|
36
|
10
|
09
|
27
|
37
|
KHB3K-12LR
|
500
|
10
|
10
|
12
|
M18×1.5
|
11
|
74
|
42
|
32
|
49
|
16
|
36
|
10
|
09
|
27
|
37
|
KHB3K-15LR
|
500
|
13
|
12
|
15
|
M22×1.5
|
12
|
82
|
48
|
35
|
53
|
17
|
40
|
10
|
09
|
30
|
40
|
KHB3K-15LR
|
500
|
12
|
12
|
15
|
M22×1.5
|
12
|
82
|
48
|
38
|
61
|
19
|
45
|
11
|
09
|
32
|
40
|
KHB3K-18LR
|
500
|
13
|
12
|
