| 外型尺寸 | |
| 品牌 | 威尔顿 |
| 货号 | |
| 用途 | |
| 型号 | TJF |
| 工作压差 | |
| 制造商 | 上海威尔顿阀门有限公司 |
| 压力环境 | 高压 |
| 介质温度 | ℃ |
| 驱动方式 | 电动 |
| 适用介质 | 氮气 |
| 是否进口 | 否 |

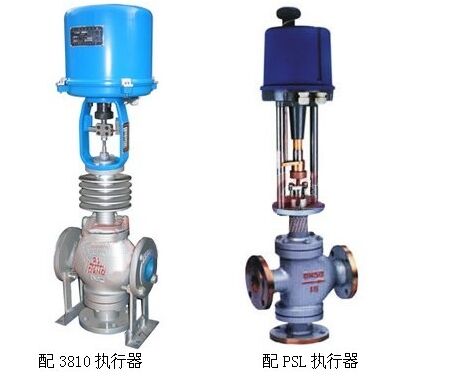

ZDSF（H），ZRSF(H)型直行程分流、合流电动调节阀，由三通分流，合流阀门配用德国进口PS系列或3810L直行程电动执行机构组成。电动执行机构内有伺服系统，无需另配伺服放大器，有输入控制信号（4－20mADC或1－5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节，采用平衡式阀塞结构，具有阀塞稳定性好、不易产生震动、噪声低、允许使用压差大，连线简单等特点，广泛用于流量系数大，泄漏量要求比较严的电力、冶金、石油、化工、环保等行业的工业自动控制系统中.
技术参数
形式：三通双座铸造阀
公称通径：25－300mm
公称压力：PM1.6 4.0 6.4MPa
连接形式：法兰式按JB78－59 JB79－59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
阀芯形式：双导向双座套筒型阀芯
流量特性：等百分比特性，线性特性和快开特性
材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
执行机构
类型：可选PS型直行程，3810L直行程系列
技术参数和性能：请参阅对应的执行机构与阀门定位器说明书。
主要零件材料及推荐使用温度范围
|
阀体材料 |
公称压力MPa |
介质工作温度 |
|||||||||||||
|
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
||
|
120 |
200 |
250 |
300 |
350 |
400 |
425 |
450 |
475 |
500 |
525 |
550 |
575 |
600 |
||
|
较大工作压力MPa |
|||||||||||||||
|
铸铁HT200 |
1.6 |
1.6 |
1.5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
铸钢ZG25 |
4.0 6.4 |
|
4.0 6.4 |
3.7 5.9 |
3.3 5.2 |
3.0 4.7 |
2.8 4.1 |
2.3 3.7 |
1.8 2.9 |
|
|
|
|
|
|
|
不锈钢ZG1r18Ni9Ti |
4.0 6.4 |
|
|
|
|
4.0 6.4 |
3.0 4.4 |
2.7 4.2 |
2.4 4.0 |
2.1 3.8 |
|
|
|
|
|
直行程分（合）流电动调节阀规格参数表
|
公称通径DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
阀座直径dn (mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
额定流量系数Kv |
合流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
|
分流 |
|
|
|
|
|
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
|
|
行程mm |
16 |
25 |
40 |
60 |
100 |
||||||||
|
允许压差△MPa |
≤公称压力MPa |
||||||||||||
|
基本误差% |
±2.5 |
||||||||||||
|
回差% |
2.5 |
||||||||||||
|
死区% |
1.0 |
||||||||||||
|
始终点偏差% |
±2.5 |
||||||||||||
|
额定行程偏差% |
2.5 |
||||||||||||
|
允许泄漏量Q |
Kv值的0.05% |
||||||||||||
|
可调范围 |
30:1 |
||||||||||||
|
配电动执行器型号 |
PSL |
PSL201 |
PSL202 |
PSL204 |
PSL208 |
PSL312 |
PSL320 |
||||||
|
3810L |
SA－08 |
381LSA－20 |
381LSB－30 |
381LSB－50 |
381LSC－65 |
381LSC－160 |
|||||||
|
公称压力介质温度阀体材料 |
1.6MPa |
常温－20℃~＋200℃铸铁HT200 |
|||||||||||
|
4.0MPa |
常温－20℃~＋200℃铸钢ZG25铸不锈钢ZG1Cr18Ni9Ti |
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||
电动三通分（合）流调节阀结构图:
