| 外型尺寸 | |
| 品牌 | 威尔顿 |
| 货号 | |
| 用途 | |
| 型号 | ZRSP |
| 工作压差 | |
| 制造商 | 上海威尔顿阀门有限公司 |
| 压力环境 | 常压 |
| 介质温度 | ℃ |
| 驱动方式 | 电动 |
| 适用介质 | 液化气 |
| 是否进口 | 否 |
电动单座调节阀是根据调节部位信号，自动控制阀门的开度，从而达到介质流量、压力和液位的调节。以等百分比特性为 ，其调节稳定，调节性能好。
电动单座调节阀适用于压差较小，介质粘度较大或稍有颗粒杂质的场合，由PS系列和3810系列直行程电动执行机构和低流阻直通单座阀组成。电动执行机构为电子式一体化结构，内有伺服放大器，输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度，达到对压力、流量、液位、温度等工参数的调节。
产品特点：
1、创新性的整体式填料函结构，方便用户更换。
2、产品内件类型丰富，可以满足绝大多数工业自控系统的要求。
3、特殊的填料结构，保证了阀门阀杆部位密封的长期稳定可靠。
4、适用于对泄露量求严格、阀前后压差低及有一定粘度的场合。
5、具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。
主要技术参数和性能：
|
公称通径DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
座直径dn(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
额定流量系数Kv |
单座 |
5.0 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
|
|
|
双座 |
|
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
|
行程mm |
10 |
16 |
25 |
40 |
60 |
100 |
100 |
|||||||
|
允许压差△MPa |
≤公称压力 |
|||||||||||||
|
基本误差% |
±2.5 |
|||||||||||||
|
回差% |
2.5 |
|||||||||||||
|
死区% |
1.0 |
|||||||||||||
|
始终点偏差% |
±2.5 |
|||||||||||||
|
额定行程偏差% |
2.5 |
|||||||||||||
|
允许泄漏量Q |
Kv值的0.01% 按GB4213－84标准 |
|||||||||||||
|
可调范围 |
50:1 |
|||||||||||||
|
配电动执行器型号 |
PSL |
PSL201 |
PSL202 |
PSL204 |
PSL208 |
PSL312 |
PSL320 |
|||||||
|
3810L |
381LSA－08 |
381LSA－20 |
381LSB－30 |
381LSB－50 |
381LSC－65 |
381LSC—160 |
||||||||
|
公称压力介质温度阀体材料 |
1.6MPa |
常温－20℃~+200℃ 铸铁HT200 |
||||||||||||
|
4.0MPa |
常温－20℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti |
|||||||||||||
|
中温－40℃~+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti |
||||||||||||||
|
6.4MPa |
常温－20℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti |
|||||||||||||
|
中温－40℃~+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti |
||||||||||||||

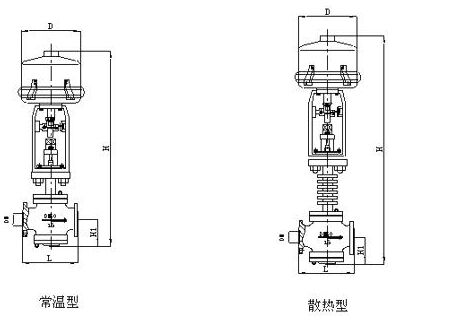

安装尺寸：
|
通径（DN） |
L |
D |
单座式 |
双座式 |
||||||
|
PN（MPa） |
H1 |
H |
H1 |
H |
||||||
|
1.6 |
4.0 |
6.4 |
常温 |
中温 |
常温 |
中温 |
||||
|
G3/4 |
|
75 |
75 |
225 |
32 |
495 |
574 |
|
|
|
|
20 |
180 |
185 |
190 |
225 |
95 |
577 |
747 |
|
|
|
|
25 |
185 |
190 |
205 |
225 |
112 |
672 |
822 |
117 |
682 |
832 |
|
32 |
200 |
210 |
220 |
225 |
118 |
682 |
832 |
120 |
687 |
837 |
|
40 |
220 |
230 |
240 |
255 |
129 |
830 |
972 |
139 |
850 |
990 |
|
50 |
250 |
255 |
265 |
255 |
144 |
860 |
1000 |
144 |
860 |
1000 |
|
65 |
275 |
285 |
295 |
255 |
178 |
964 |
1124 |
188 |
989 |
1144 |
|
80 |
305 |
310 |
325 |
255 |
191 |
989 |
1149 |
208 |
1019 |
1184 |
|
100 |
350 |
355 |
370 |
255 |
195 |
1099 |
1159 |
220 |
1044 |
1204 |
|
125 |
410 |
425 |
440 |
255 |
245 |
1287 |
1459 |
270 |
1332 |
1547 |
|
150 |
450 |
460 |
475 |
310 |
255 |
1302 |
1517 |
280 |
1352 |
1565 |
|
200 |
550 |
560 |
570 |
310 |
290 |
1382 |
1557 |
320 |
1437 |
1652 |
|
250 |
670 |
740 |
750 |
310 |
|
|
|
440 |
1729 |
2004 |
|
300 |
770 |
805 |
|
310 |
|
|
|
502 |
1764 |
2039 |
型号编制说明:
|
Z |
D |
S |
P |
40 |
P |
G |
|
自控阀门 |
执行机构类型： |
位移特征： |
阀门结构： |
公称压力： |
阀体材质： |
温度类型： |
|
|
D：表示PS系列 |
S：表示直行程 |
P：表示单座 |
16：表示1.6MP |
C：表示碳钢 |
G：表示中温型 常温省略 |
|
|
R：表示810系列 |
|
N：表示双座 |
40： 表示4.0MP |
P：表示不锈钢铸铁省略 |
|
|
|
H：表示DKZ系列 |
|
|
64：表示6.4MP |
|
|
ZRSP电子式电动调节阀结构图:
