| 外型尺寸 | |
| 品牌 | 威尔顿 |
| 货号 | |
| 用途 | |
| 型号 | Q911F |
| 工作压差 | |
| 制造商 | 上海威尔顿阀门有限公司 |
| 压力环境 | 常压 |
| 介质温度 | 350℃ |
| 驱动方式 | 电动 |
| 适用介质 | 油品 |
| 是否进口 |
电动丝口球阀广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。电动球阀是一种转角为90°的旋转类球阀，密封性能优良，流通能力大，流阻系数小，结构简单、维修方便、使用寿命长，阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。产品通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质。
Q911F电动丝口球阀外形尺寸( mm )
|
接口 |
L |
L0 |
H |
d |
G |
|
G1/2 |
73 |
104 |
116 |
15 |
1/2” |
|
G3/4 |
85 |
104 |
121 |
20 |
3/4” |
|
G1 |
91 |
140 |
139 |
25 |
1” |
|
G1-1/4 |
112 |
140 |
152 |
32 |
1-1/4” |
|
G1-1/2 |
120 |
164 |
165 |
40 |
1-1/2” |
|
G2 |
147 |
190 |
202 |
50 |
2” |
Q911F电动丝口球阀零部件材料
|
1)轴Shaft |
不锈钢ANSI316 |
1.4401 |
UNIX5CrNiMo 17 12 |
|
2)防松螺母Lock nut |
不锈钢ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
|
3)压紧环型螺母Gland nut ring |
不锈钢ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
|
4)顶部密封环 至p tight ring |
聚四氯乙烯P.T.F.E. |
|
|
|
5) O环O-Ring |
氟橡胶VITON |
|
|
|
6)垫圈Washer |
聚四氯乙烯P.T.F.E. |
|
|
|
7)密封圈Seals |
聚四氯乙烯P.T.F.E. |
|
|
|
8)阀体Body |
不锈钢ANSI316 |
1.4408 |
|
|
9)螺钉Screws |
不锈钢ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
|
10)球体Ball |
不锈钢ANSI316 |
1.4401 |
UNIX5CrNiMo 17 12 |
|
11)端部End |
不锈钢ANSI316 |
1.4408 |
|

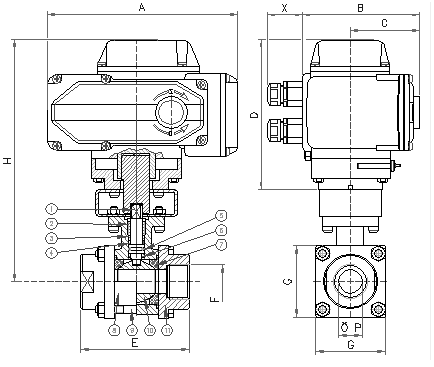

Q911F电动丝扣球阀结构图纸：
